Об объекте

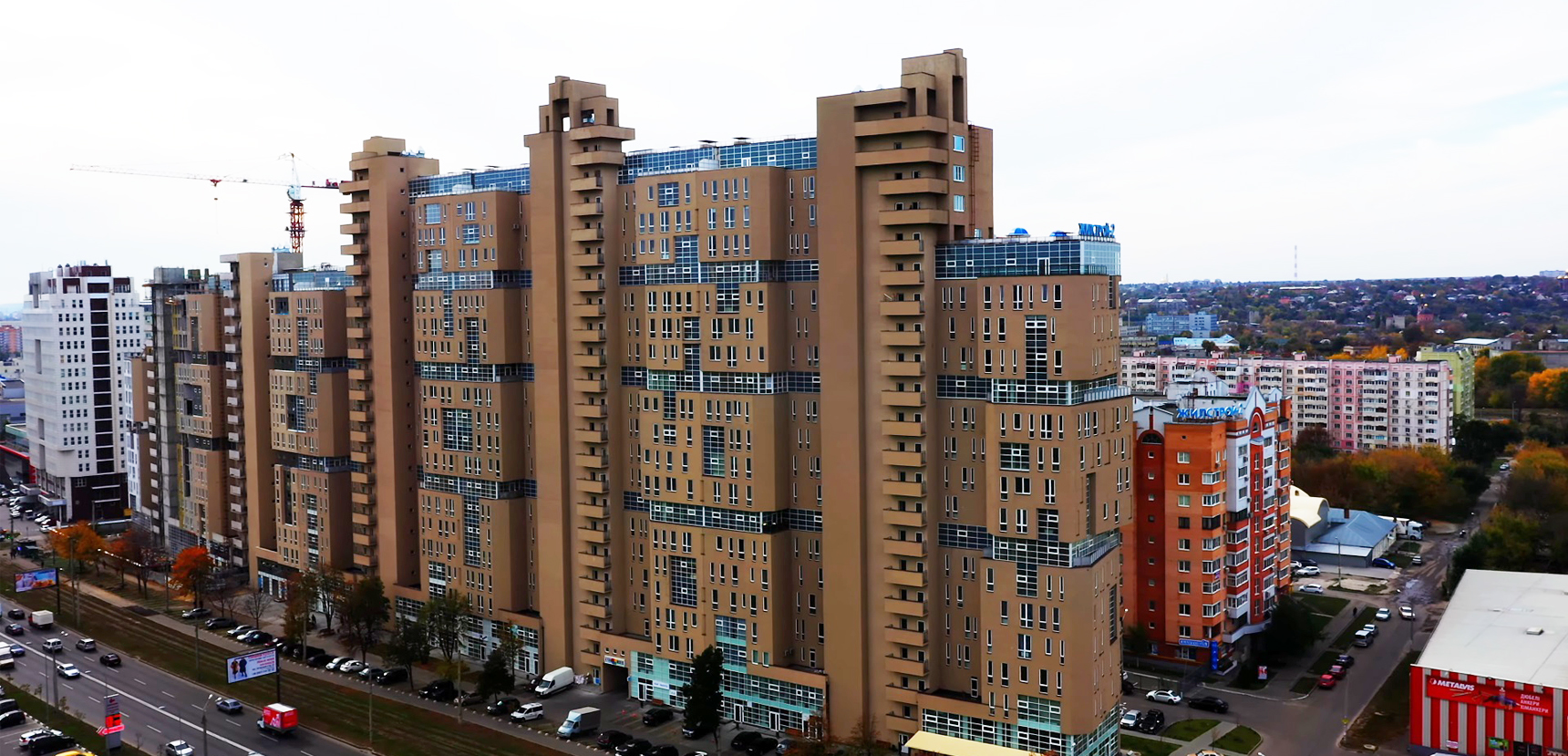

ССК ТМ осуществила поставку вентиляционного оборудования для 1-й и 2-й секций жилого комплекса «Павловский квартал» в Харькове. Новостройка переменной этажности от 17 до 21 этажа состоит из пяти секций, вводившихся в эксплуатацию поэтапно с 2017 по 2020 год. Для жителей комплекса предусмотрены наземный и подземный гаражи.
Задачи проекта по вентиляции
Вентиляционные системы многоэтажного комплекса должны обеспечивать не только организованный воздухообмен, но и безопасную эксплуатацию здания в случае пожара. Для первых двух секций требовалось предусмотреть:
- эффективное удаление воздуха;
- подачу наружного воздуха в лестничные и лифтовые зоны;
- создание избыточного давления для защиты путей эвакуации от дыма;
- противопожарное перекрытие вентиляционных каналов;
- рациональное размещение оборудования на кровле.
Решение ССК ТМ
| Установленное оборудование | Назначение |
| UKROS-DU/DUV | Крышные радиальные вентиляторы для систем дымоудаления и отвода горячих газов. |
| KROS | Крышные радиальные вентиляторы для эффективного удаления воздуха. |
| VKOP 1 | Крышные приточные вентиляторы для подачи наружного воздуха и создания подпора в лестничных клетках и лифтовых зонах. |
| KPU-1N | Противопожарные клапаны для защиты вентиляционных сетей от распространения огня и продуктов горения. |
Одной из особенностей решения стало использование VKOP 1 непосредственно на кровле. Вентиляторы обеспечивают прямую подачу наружного воздуха из надкровельного пространства в лестничные клетки, лифтовые шахты и другие зоны, которые должны оставаться защищёнными от дыма.
Создание избыточного давления в этих помещениях помогает препятствовать проникновению дыма и поддерживать безопасные пути эвакуации. Крышное исполнение также позволяет упростить систему и не занимать дополнительное полезное пространство на техническом этаже.
Для удаления воздуха и продуктов горения применены KROS и UKROS-DU/DUV. KROS оснащены высокоэффективным рабочим колесом с назад загнутыми лопатками и тороидальным входным патрубком, что способствует высокой производительности и низкому уровню шума.
UKROS-DU/DUV предназначены для удаления дыма и горячих газов во время пожара. Конструкция с факельным выбросом воздушного потока обеспечивает направленный отвод дыма и снижает риск его возврата в здание.
Результат реализации
Комплексное применение крышных вентиляторов и противопожарных клапанов позволило организовать вентиляционные системы с учётом как повседневной эксплуатации, так и требований противодымной защиты. Решение обеспечивает эффективное удаление воздуха, подачу наружного воздуха в защищаемые зоны и поддержание безопасных условий для эвакуации жителей в случае пожара.
