Осевые вентиляторы ССК ТМ
Осевой вентилятор ССК ТМ – это вентилятор, предназначенный для перемещения больших объемов воздуха или газовоздушных смесей параллельно своей оси. Такие вентиляторы активно применяются в системах промышленной вентиляции – например, в приточных и вытяжных установках производственных цехов, складов, на различных технологических линиях. Могут использоваться как вентиляторы систем подпора дымоудаления.
Компания ССК ТМ предлагает широкий каталог осевых вентиляторов для промышленных и гражданских нужд , что позволяет подобрать оптимальную модель под конкретные требования заказчика.
Принцип работы осевого вентилятора
В промышленном осевом вентиляторе поток воздуха проходит через вращающееся рабочее колесо - крыльчатку, вдоль оси, без изменения направления. Основные узлы конструкции – удлиненный цилиндрический корпус с фланцами, внутри которого расположен электродвигатель с насаженной на вал крыльчаткой. При работе двигателя лопасти вращаются как пропеллер, захватывая воздух на входе и создавая направленный поток на выходе вдоль оси вентилятора. Компания ССК ТМ применяет технологии производства вентиляторов, соответствующие стандартам ведущих мировых производителей. Лопатки могут изготавливаться из алюминия или композитных материалов. Такое разнообразие позволяет точно подбирать форму и характеристики лопастей для достижения максимальной эффективности, прочности и долговечности вентилятора
В отличие от радиальные вентиляторы, которые выбрасывают воздух перпендикулярно оси через спиральный кожух, осевой вентилятор направляет поток прямо вперед. Благодаря отсутствию резкого поворота потока осевые модели создают сравнительно небольшой напор, но способны перемещать очень большие объемы воздуха при минимальных потерях. Для повышения давления в таких вентиляторах могут применяться направляющие аппараты (спрямляющие лопатки статора) или особый профиль лопастей. Осевые вентиляторы часто монтируются непосредственно в магистральный воздуховод или в проем стены. В составе вентиляционной системы они работают как канальные вентиляторы, нагнетая или вытягивая воздух в нужном направлении внутри воздуховода.
Конструкция осевого вентилятора
Современные промышленные осевые вентиляторы, такие как серия OZA от ССК ТМ, оснащаются улучшенной аэродинамической конструкцией. Например, опорная стойка двигателя выполнена обтекаемой формы и одновременно служит спрямляющим аппаратом, выпрямляя поток за крыльчаткой. Кроме того, в вентиляторах OZA реализована особенная конструкция крепления лопастей рабочего колеса позволяющая менять угол установки лопатки для настройки производительности и достижения максимального КПД. Такая конструкция позволяет увеличить напор на выходе и адаптировать работу вентилятора под требования конкретной вентиляционной системы.
Приточный осевой вентилятор в том числе вентиляторы для подпора систем дымоудаления OZA 201 и OZA 501 Предназначен для нагнетания свежего воздуха внутрь помещения. Такие вентиляторы подают наружный воздух в лестничную клетку, цех или другой объект, обеспечивая проветривание и поддержание нормального микроклимата.
Приточные осевые вентиляторы часто применяются в составе приточных установок и систем воздушного отопления, чтобы подавать большой объем воздуха через калориферы и быстро обогревать крупные помещения.
Осевые вентиляторы настенные. Так называют вентиляторы осевого типа, предназначенные для крепления на стене или в оконном/стенном проеме. Настенные осевые модели монтируются на раме или монтажной пластине и оснащаются защитной решеткой. Они могут работать как на вытяжку, так и на приток, обеспечивая вентиляцию отдельных помещений (мастерских, гаражей, участков производства) через наружные стены.
Типы осевых вентиляторов ССК ТМ
Осевые вентиляторы OZA 300, OZA 301, OZA 501, OZA DUV, AF DU выпускаются в нескольких исполнениях, что позволяет подобрать оптимальное решение под конкретные условия эксплуатации:
- OZA 300 — компактные энергоэффективные вентиляторы с регулируемым углом лопаток, рассчитаны на малые и средние расходы воздуха.
- OZA 301 — серия с расширенным типоразмером и повышенным КПД, применяется в промышленных системах с высокими требованиями по давлению.
- OZA 501 — высокопроизводительные вентиляторы большого диаметра для работы в подпорах системы дымоудления жилых комплексов и крупных промышленных и энергетических объектов.
- OZA-505 — осевой приточный вентилятор с двигателем, вынесенным из воздушного потока. Такое исполнение обеспечивает надежную работу при повышенных температурах, где требуется защита двигателя от горячего воздуха или от воздуха с примесями.
- OZA DUV — предназначен для удаления газов, образующихся при пожаре, и отвода тепла из обслуживаемого помещения или здания.
- AF-DU — вентилятор осевой дымоудаления AF‑DU — предназначен для удаления газов, возникающих при пожарах, с возможностью работы при температуре до 400° C и до 600° C.
Серии могут изготавливаются в стандартном, коррозионностойком и взрывозащищенном исполнениях, с возможностью подбора двигателя IE1–IE4.
Преимущества осевых вентиляторов
Любой промышленный вентилятор осевого типа обладает рядом важных преимуществ по сравнению с другими видами вентиляторов:
- Компактность и простота конструкции. Осевые вентиляторы имеют относительно простое устройство – корпус, двигатель и пропеллер-лопасти. Отсутствие множества сложных деталей положительно сказывается на надежности и облегчает обслуживание. Компактные габариты упрощают монтаж оборудования даже в ограниченных условиях.
- Низкая стоимость. Благодаря упрощенной технологии изготовления, стоимость производства осевых моделей ниже, чем у более сложных радиальных и крышных вентияторов или канальнызх вентияторов. Это означает, что при покупке такого вентилятора вы получаете требуемую эффективность вентиляции за меньшие средства. В эксплуатации осевой вентилятор также экономичен и не требует больших затрат.
- Высокая энергоэффективность. Осевые модели отличаются высоким КПД: минимальные аэродинамические потери и прямолинейное движение потока позволяют практически всей энергии двигателя превращаться в полезный воздушный поток. Потребляемая мощность на единицу перемещаемого воздуха у осевого вентилятора, как правило, ниже, чем у других типов, что снижает энергозатраты.Низкий уровень шума. За счет отсутствия резких поворотов воздушного тракта и оптимальной аэродинамики лопастей осевой вентилятор работает тише многих радиальных моделей. Поток воздуха проходит через него более плавно, с меньшей турбулентностью, поэтому вибрации и шумы снижены. Это важно для комфорта работников и снижения шумовой нагрузки в цехах.
- Универсальность установки. Осевой вентилятор эффективно функционирует в любом пространственном положении – вертикальном или горизонтальном, производительность при этом не меняется. Это дает большую гибкость при установке: агрегат можно крепить на стенах, потолках, внутри воздуховодов, на крыше (при защитном кожухе) и т.д. Многие модели рассчитаны как для внутреннего размещения, так и для уличного (под навесом) – в последнем случае используются погодозащитные козырьки и кожухи.

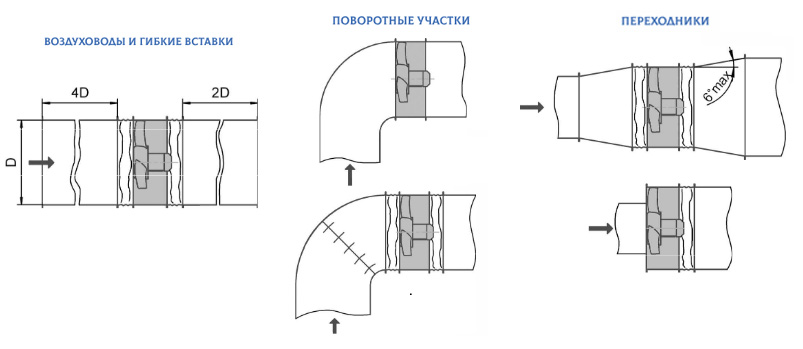

Рекомендации по монтажу
Воздуховоды и гибкие вставки
Для
обеспечения стабильной работы вентилятора и минимизации шума перед
входом и за выходом вентилятора необходимо предусматривать прямолинейные
участки воздуховодов.
Рекомендуемая длина таких участков должна составлять не менее 4D перед вентилятором и 2D после него, где D — диаметр патрубка.
Это
позволяет выровнять поток воздуха, снизить турбулентность и обеспечить
номинальные характеристики давления и производительности.
Использование
гибких вставок перед и после вентилятора дополнительно снижает передачу
вибраций на воздуховоды и уровень шума в системе.
Поворотные участки
При необходимости размещения поворотных
участков воздуховодов рядом с вентилятором следует применять колена с
увеличенным радиусом закругления либо повороты с направляющими
лопатками.
Такие решения обеспечивают равномерное распределение
воздушного потока, уменьшают аэродинамические потери и повышают
эффективность работы вентилятора.
Благодаря оптимизированной форме поворотных участков снижается уровень шума и вибрации при эксплуатации.
Переходники
Если
сечение воздуховода отличается от сечения патрубков вентилятора, между
ними следует устанавливать переходной участок (диффузор или конфузор) с
углом раскрытия не более 7°.
Это обеспечивает плавное изменение
скорости и давления потока, снижает завихрения и предотвращает
дополнительные потери производительности.
Корректно подобранный переходник способствует стабильной работе вентилятора и продлевает срок службы оборудования.
Почему выбирают осевые вентиляторы ССК ТМ
ССК ТМ – украинский производитель вентиляционного оборудования, предлагающий современные и надежные решения для промышленной вентиляции. В ассортименте компании представлены промышленные осевые вентиляторы различных типов и габаритов, включая собственную энергоэффективную серию OZA агрегаты низкого давления и среднего давления с регулируемым углом лопастей. Все изделия отличаются высоким качеством изготовления, продуманной аэродинамикой и соответствуют отечественным и международным стандартам и сертифицированы по стандартам Украины и стандартам стран ЕС. Доступны разные модификации под разные условия эксплуатации – общепромышленные, взрывозащищенные, коррозионно-стойкие и другие специальные версии. Это означает, что вы легко подберете модель под требуемые параметры и среду будь то обычный склад или помещение с агрессивными газами.
Обратившись в ССК ТМ, вы получаете выгодные условия и профессиональный подход. Покупка напрямую от производителя гарантирует привлекательную стоимость без переплат посредникам. Большая часть моделей постоянно есть в наличии на складе, поэтому заказы выполняются в кратчайшие сроки. Мы способны укомплектовать заказ любого объема и сложности в оговоренные сроки – от единичного вентилятора до партии для оснащения всего объекта. Доставка осуществляется по всей Украине Вы можете рассчитывать на помощь наших менеджеров на всех этапах. Мы ценим доверие клиентов и стремимся, чтобы сотрудничество с ССК ТМ было максимально удобным и эффективным.
Серии осевых вентиляторов ССК ТМ — современные энергоэффективные аналоги классических моделей ВО-12-300, В-06-300, ВО-15-320, ВО-46-130, В-2,3-130, ВО 25-188, ВО 30-160, и других.
Они отличаются повышенным КПД, сниженным уровнем шума, устойчивой работой при различных нагрузках и возможностью частотного регулирования.
Современные осевые вентиляторы ССК ТМ имеют компактную конструкцию, расширенный диапазон производительности и современный эстетичный внешний вид.
Кроме осевых вентиляторов, на нашем предприятии вы можете найти и другое вентиляционное оборудование – например радиальные вентиляторы, канальные вентиляторы или Крышные для различных задач воздухообмена. ССК ТМ обеспечивает комплексный подход, предлагая вентиляционные решения под разные потребности промышленного объекта.
