Центробежные радиальные вентиляторы ССК ТМ
Радиальный вентилятор от ССК ТМ – это вентилятор, широко используемый в промышленных системах вентиляции. Крупные производственные цеха, заводы и торговые центры часто являются недостаточно проветриваемыми помещениями, где нарушена или вовсе не предусмотрена надлежащая естественная циркуляция воздуха. Оптимальным решением для обеспечения должного воздухообмена в таких случаях является центробежный радиальный вентилятор типа «улитка», способный эффективно работать как в режиме приточной, так и вытяжной вентиляции.
Как работает центробежный вентилятор
Центробежные вентиляторы создают давление за счет вращения крыльчатки. Воздух всасывается через центральное отверстие и выбрасывается в радиальном направлении – именно поэтому их называют радиальные вентиляторы. В отличие от осевых, поток изменяет направление на 90°, что позволяет создавать более высокий напор. Благодаря этому вентилятор центробежный улитка отлично подходит для длинных воздуховодов и систем кондиционирования с фильтрами и клапанами.
В то же время радиальные вентиляторы обычно уступают осевым по показателям максимального расхода воздуха – осевые модели обеспечивают больший объемный поток при низком давлении, что подходит для общеобменной вентиляции больших открытых пространств. Радиальный вентилятор создает концентрированный воздушный поток с высоким напором, поэтому его часто используют как вытяжной или нагнетательный узел в системах вентиляции. Они отличаются прочностью, надежностью и относительно низким уровнем шума.
Конструкция радиального вентилятора
Основные элементы радиального вентилятора — рабочее колесо (крыльчатка), спиральный корпус типа «улитка» и электродвигатель. Такая конструкция обеспечивает высокую эффективность, устойчивую работу и длительный срок службы.
Форма и профиль лопастей напрямую влияют на уровень шума и производительность. Радиальные вентиляторы ССК ТМ выпускаются с различными типами рабочих колес:
Вентилятор VRAN — с лопастями, загнутыми назад. Эти модели работают тише, потребляют меньше электроэнергии и отличаются повышенной энергоэффективностью.
Вентилятор VRAV — с лопастями, загнутыми вперед. Такие вентиляторы создают больший объёмный поток воздуха при компактных размерах.
Корпус вентиляторов изготавливается без применения сварки — используется метод соединения питтсбургским швом, что обеспечивает высокую точность сборки, герметичность и эстетичный внешний вид оборудования.
Основная конструктивная особенность радиальных вентиляторов ССК ТМ — широкий типоразмерный ряд и расширенные аэродинамические характеристики. Благодаря оптимальной форме рабочего колеса и корпуса вентиляторы обеспечивают стабильную работу в широком диапазоне расходов и давлений. Это позволяет точно подобрать модель под нужные параметры системы, обеспечивая высокую эффективность, низкий шум и универсальность применения.
Типы радиальных вентиляторов от ССК ТМ
ССК ТМ выпускает широкий ассортимент промышленных центробежных вентиляторов, предназначенных для эксплуатации в различных условиях и системах вентиляции. Среди наиболее востребованных серий — радиальные вентиляторы VRAN, VRAV, RAV, RAF и DUF.
Модели VRAN и VRAV отличаются высоким КПД, низким уровнем шума и возможностью комплектации энергоэффективными электродвигателями классов IE1–IE4, что гарантирует стабильные характеристики давления и надежную работу в промышленных системах.
Вентилятор RAV — компактные радиальные вентиляторы для приточной и вытяжной вентиляции общественных и промышленных помещений.
Вентилятор RAF — энергоэффективные радиальные вентиляторы для стационарных систем кондиционирования и вентиляции, обеспечивающие стабильный воздухообмен при компактных размерах.
Вентилятор DUF — пылевые вентиляторы для удаления стружки, пыли и опилок, рассчитанные на тяжелые промышленные условия эксплуатации.
Преимущества радиальных вентиляторов ССК ТМ для вентиляции
Вентиляторы радиальные от производителя ССК ТМ разработаны специально для эксплуатации промышленных условиях. Они имеют усиленную конструкцию и могут быть выполнены в специализированных версиях для различных нужд. При этом уровень вибрации снижен с 6 мм/с до 4,3 мм. с.
Термостойкость. Предлагаются модели, способные работать при высоких температурах перемещаемых газов (например, для систем дымоудаления вентиляторы ВРАН ДУ). Взрывозащищенное исполнение. Доступны модификации с взрывозащищенным мотором и конструкцией, соответствующей требованиям ATEX для вентиляции взрывоопасных зон. Такой промышленный вентилятор имеет искробезопасные элементы и специальный электродвигатель.
Антикоррозийная защита. Для вентиляции агрессивных химических сред предлагаются радиальные вентиляторы с корпусом из нержавеющей стали или с антикоррозийным покрытием. Такие вентиляторы устойчивы к воздействию влаги, кислотных паров и других активных веществ, что важно для длительной эксплуатации.
Низкий уровень шума. Благодаря оптимальной аэродинамической форме крыльчатки и качественной балансировке, «улитки» ССК ТМ работают тихо и без сильных вибраций. Это позволяет использовать их в помещениях с повышенными требованиями к акустическому комфорту.
Гибкость монтажа. Радиальные вентиляторы можно устанавливать в разном положении Предусмотрены стандартные крепления и присоединительные размеры, что упрощает установку оборудования в вентиляционную систему.
Высокая эффективность и производительность. Правильно подобранный центробежный вентилятор обеспечивает необходимый воздухообмен с минимальными энергозатратами. КПД промышленных моделей ССК ТМ достигает 70–80%, что позволяет экономить электроэнергию без потери производительности.
Радиальные вентиляторы могут комплектоваться могут комплектоваться двигателями разных производителей и различного класса энергоэффективности таких как IE-1, IE2, IE3. IE-4
Возможность частотного регулирования. Промышленные вентиляторы ССК ТМ могут работать в составе систем с частотным преобразователем (VFD), что позволяет плавно изменять скорость вращения рабочего колеса в зависимости от потребности в расходе воздуха или давлении.
Точную адаптацию к системе вентиляции — легко поддерживается требуемый расход воздуха при изменении сопротивления сети или внешних условий.
Благодаря возможности частотного регулирования вентиляторы ССК ТМ обеспечивают высокую энергоэффективность, стабильную работу и удобство интеграции в автоматизированные системы управления ОВК.
Где применяется центробежный вентилятор
Радиальные вентиляторы ССК ТМ применяются во всех сферах:
– промышленные объекты – заводы, фабрики, мастерские;
– склады и логистические комплексы;
– торгово-развлекательные центры и супермаркеты;
– офисные здания, школы, больницы, рестораны;
– жилые дома и паркинги.
Вытяжной вентилятор улитка используется для удаления загрязненного воздуха, а центробежный вентилятор для вытяжки подходит для систем дымоудаления и кухонных вытяжек. Благодаря компактности улитки вентиляционные системы можно интегрировать даже в ограниченных пространствах.
Рекомендации по монтажу радиальных вентиляторов
При установке вентиляторов в вентиляционную систему необходимо соблюдать определенные условия, чтобы обеспечить равномерное распределение параметров течения в непосредственной близости при входе в вентилятор и выходе из него. Особенно важно соблюдать равномерность потока при входе в осевой вентилятор, поскольку лопатки рабочего колеса в большинстве случаев находятся в непосредственной близости к входному сечению.

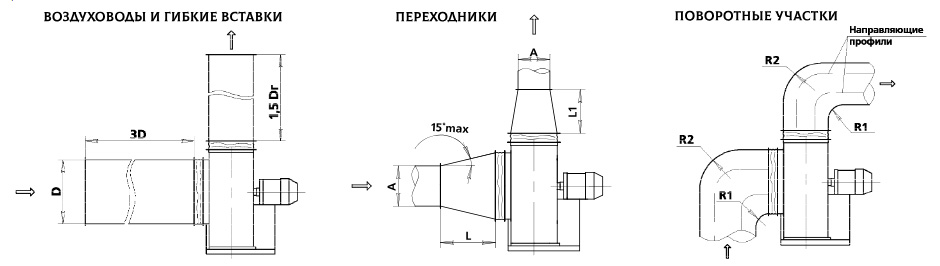

Перед входным сечением вентилятора и за ним устанавливать прямолинейные участки воздуховодов достаточной длины с площадью поперечного сечения равной соответственно площади входного и выходного сечения вентилятора. Уменьшение длины прямых участков, примыкающих к вентилятору, приводит к снижению создаваемого вентилятором давления. Наличие гибких вставок перед и за вентилятором снижает вибрацию и шум.
Для соединения вентилятора и воздуховода с различными поперечными сечениями использовать диффузор с малым углом раскрытия или конфузор с малым углом сужения. Величина раскрытия этого угла не должна превышать 30°
При ограниченных габаритах на входе и выходе потока из вентилятора устанавливать поворотные участки с большим радиусом закругления. Рекомендуется использовать направляющие профили в «тесных» условиях.
Правильный монтаж обеспечивает равномерный поток воздуха, снижает уровень шума и повышает срок службы вентилятора.
Примеры монтажа радиальных вентиляторов
Фото могут быть другими подписи монтаж вентилятора на ресторане монтаж на промышленном объекте/ Монтаж вентилятора на жилом доме
Доставка и сервис ССК ТМ
Компания ССК ТМ обеспечивает быструю доставку оборудования по всей Украине. Все промышленные центробежные вентиляторы сертифицированы по украинским и европейским стандартам EN, имеют официальную гарантию и сопровождаются технической поддержкой.
Почему выбирают радиальные вентиляторы ССК ТМ
Радиальный вентилятор от ССК ТМ — это сочетание надёжности, производительности и энергоэффективности. Вентиляторы улиточного типа подходят как для промышленных, так и для бытовых систем вентиляции. Благодаря качеству сборки, низкому уровню шума и долговечности оборудование ССК ТМ заслужило доверие инженеров и проектировщиков по всей стране.
Серии радиальных вентиляторов ССК ТМ — современные энергоэффективные аналоги устаревших моделей ВЦ 4-75, ВЦ 14-46, ВР 80-75, ВР 88-72.1, ВР 280-46.1, ВР 300-45, ВЦ 6-28.
Они отличаются повышенным КПД, сниженным уровнем шума и меньшим энергопотреблением.
