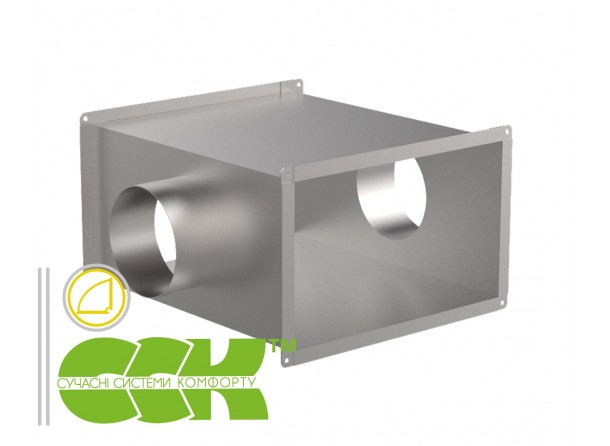

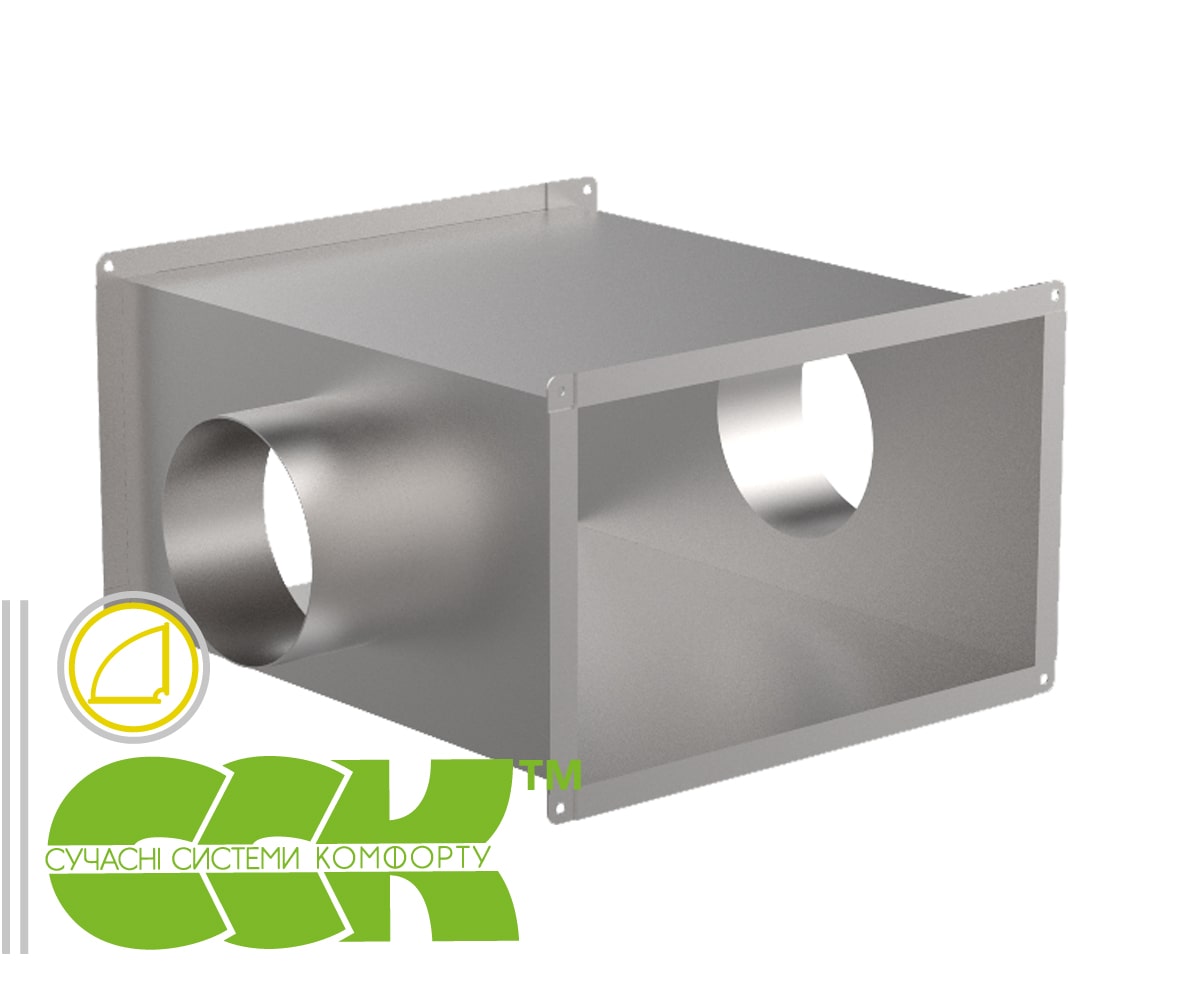

Крестовина прямоугольного сечения с круглыми врезками

Крестовина прямоугольного сечения с круглой врезкой AD-KKO предназначена для соединения и разветвления вентиляционных систем от прямоугольных воздуховодов к круглым каналам. Фасонный элемент обеспечивает одновременное подключение нескольких воздуховодов с сохранением стабильных аэродинамических характеристик и герметичности системы.
Крестовина оснащена фланцевыми соединениями на прямоугольных концах и усилена поперечным гофрированием стального листа, что повышает жёсткость конструкции и устойчивость к деформациям. Круглые отводы стандартно выполняются с ниппельным соединением и располагаются симметрично, облегчая монтаж и обеспечивая равномерное распределение воздушных потоков.
Расположение патрубков по стороне A — симметричное. Изделие применяется в промышленных, коммерческих и общественных системах вентиляции.

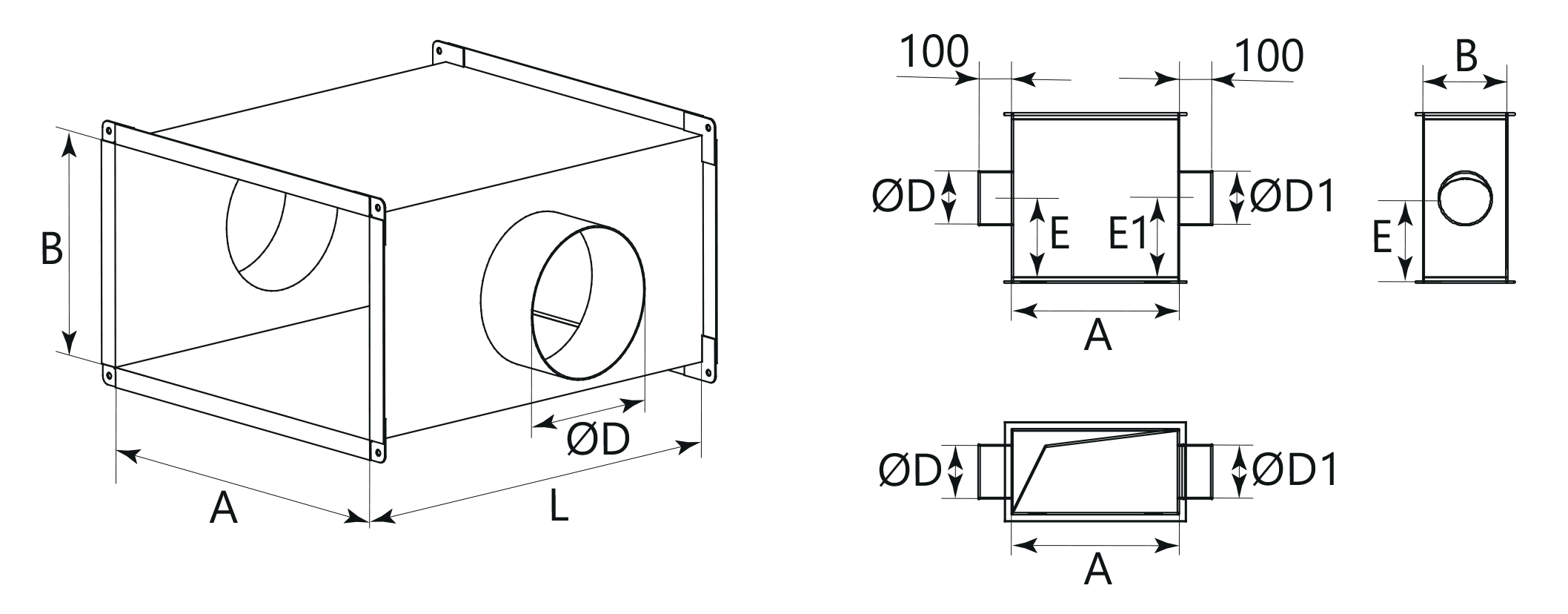

Основные размерные ограничения: ØD≤A−15; ØD1≤B−50; ØDmin і ØD1min=100 мм; Emin=D/2+30; E1min=D1/2+30.
