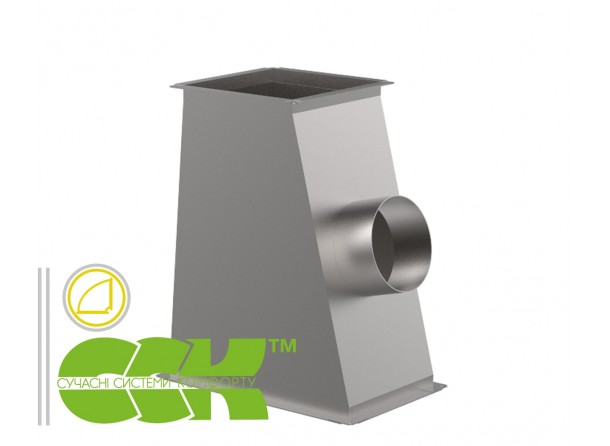

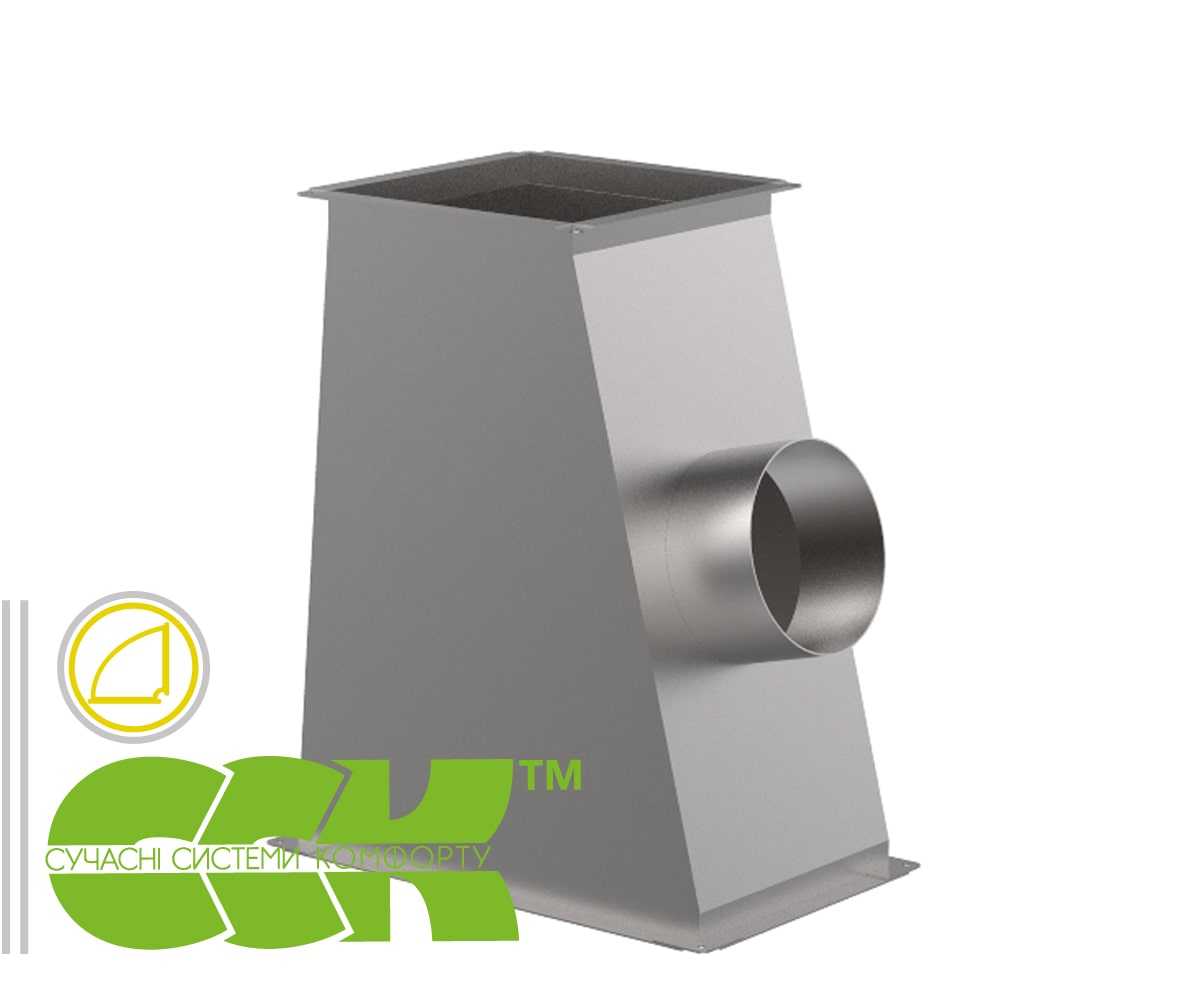

Тройник прямоугольный косой с круглой врезкой

Тройник прямоугольный косой с круглой врезкой AD-TK предназначен для организации ответвления круглого воздуховода от прямоугольного канала под углом. Косое исполнение тройника обеспечивает более плавное перераспределение воздушного потока, снижая турбулентность, аэродинамические потери и уровень шума в вентиляционной системе.

Тройник является соосным, на концах имеет фланцы и усилен поперечным гофрированием стального листа, что повышает жесткость и надежность конструкции. Круглый отвод стандартно выполняется с ниппельным соединением и располагается на боковой стенке тройника. Угол ответвления определяется наклоном боковой стенки и выбирается в зависимости от проектных требований.

Изделие применяется в системах вентиляции и кондиционирования воздуха, где требуется компактное и технически обоснованное подключение круглого ответвления к прямоугольному воздуховоду.

Технические условия:

• Минимальная длина канала: Lmin = 2E

• Минимальное значение E: Emin = D/2 + 100 мм

• Минимальный диаметр круглого отвода: Dmin = 100 мм

• Диаметр D должен быть меньше размеров B и C
