Трійник прямокутний косий з круглою врізкою

Трійник прямокутний косий з круглою врізкою AD-TK призначений для організації відгалуження круглого повітроводу від прямокутного каналу під кутом. Косе виконання трійника дозволяє плавно змінювати напрямок повітряного потоку, зменшуючи турбулентність, аеродинамічні втрати та рівень шуму в системі вентиляції.

Трійник є співвісним, на кінцях оснащений фланцями та посилений поперечним гофруванням сталевого листа, що забезпечує підвищену жорсткість і стабільність конструкції. Круглий відвід стандартно виконується з ніпельним з’єднанням і розташовується на боковій стінці трійника. Кут відведення визначається нахилом цієї стінки та підбирається з урахуванням вимог конкретного об’єкта.

Фасонний елемент застосовується в системах вентиляції та кондиціонування повітря, де необхідне компактне та технічно обґрунтоване підключення круглого відгалуження до прямокутного повітроводу.

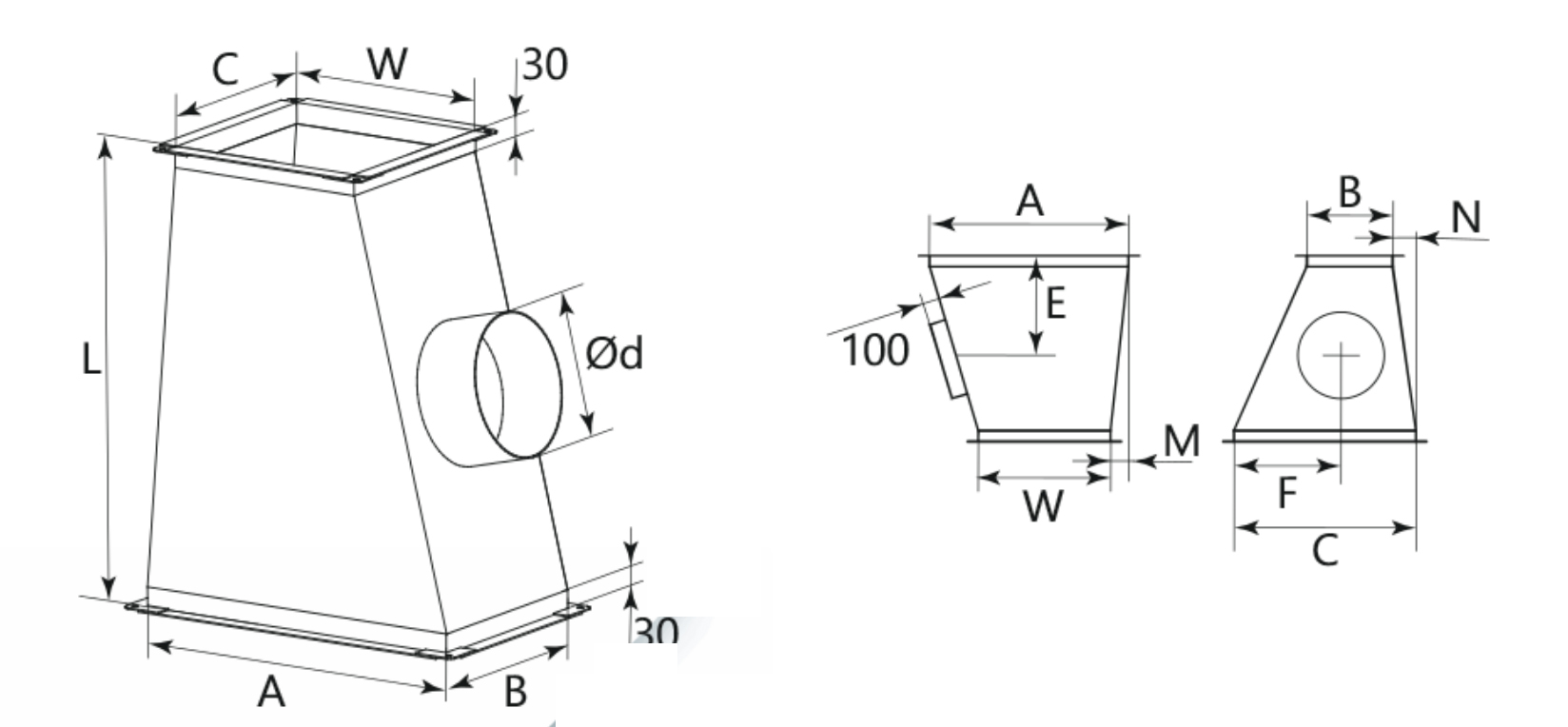

Технічні умови:

• Мінімальна довжина каналу: Lmin = 2E

• Мінімальне значення E: Emin = D/2 + 100 мм

• Мінімальний діаметр круглого відводу: Dmin = 100 мм

• Діаметр D повинен бути меншим за розміри B та C
