Вентилятор канальний ССК ТМ - це пристрій, що встановлюється прямо всередині вентиляційного каналу (повітроводу), призначений для примусового переміщення повітря в системах припливної, витяжної та загальнообмінної вентиляції промислових, громадських та житлових будівель. Канальні вентилятори забезпечують прихований монтаж, мінімальний рівень шуму та повну інтеграцію до інженерної системи. Таке рішення зручне для об'єктів, де важлива компактність, естетика та висока продуктивність вентиляції.
Виробник ССК ТМ пропонує широкий асортимент канальних вентиляторів, призначених для систем подачі та видалення повітря. Лінійка включає вентилятори для припливних та витяжних систем, а також промислові канальні вентилятори та обладнання для складних інженерних систем. У лінійці представлені як стандартне обладнання, так і енергоефективні варіанти з двигунами EC.
Принцип роботи канального вентилятора
Робота вентилятора канального типу заснована на перетворенні механічної енергії електродвигуна на кінетичну енергію повітря. Привідний електродвигун обертає робоче колесо, лопатки якого проходять статичне та динамічне балансування для високої ефективності та низького рівня вібрацій. При обертанні колеса повітря захоплюється в зоні входу, прискорюється під дією відцентрових сил і прямує у випускний патрубок, створюючи в системі необхідний тиск та забезпечуючи переміщення повітряного потоку по повітроводу.
Конструкція канального вентилятора
Корпус вентилятора виготовлений з оцинкованої сталі, стійкої до корозії, дозволяє встановлювати пристрій в будь-якому положенні. В окремих моделях передбачено сервісну кришку для швидкого доступу та шумоізольоване виконання, що робить обладнання зручним для обслуговування та експлуатації в приміщеннях з підвищеними вимогами до рівня шуму.
Робоче колесо виконане із міцного матеріалу та має лопатки, загнуті назад. Така аеродинамічна форма забезпечує високу ефективність, низький рівень шуму, стійку роботу при змінних навантаженнях та мінімальну вібрацію, що особливо важливо для канальних вентиляторів.
Вентилятори комплектуються асинхронними двигунами чи EC-двигунами, які дозволяють точно регулювати швидкість і знижувати енергоспоживання, забезпечуючи стабільну роботу системи вентиляції.
Монтаж вентилятора у вентиляційний канал можливий як круглого, так і прямокутного перерізу, включаючи використання адаптерів. Корпус оснащений стандартними фланцями, що полегшує встановлення та інтеграцію обладнання в існуючі вентиляційні мережі.
Типи канальних вентиляторів ССК ТМ

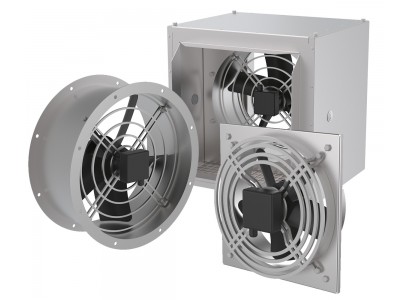

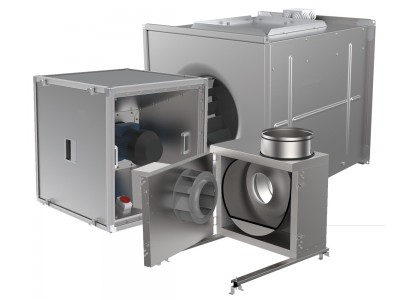

Асортимент ССК ТМ поділяється на кілька конструктивних груп — квадратні, осьові, прямокутні та круглі канальні вентилятори, що дозволяє підібрати оптимальне рішення під форму та переріз наявного повітроводу. Кожна група включає кілька модифікацій: стандартні моделі, шумоізольовані та енергоефективні варіанти з EC-двигунами, а також спеціалізовані виконання для складних умов експлуатації.
Прямокутні канальні вентилятори
Припливний канальний вентилятор та витяжний — для загальнообмінної вентиляції припливних та витяжних систем.
- У шумоізольованому корпусі — застосовуються на об'єктах з підвищеними вимогами до рівня шуму.
- З EC-двигунами — забезпечують точне регулювання, низьке енергоспоживання та сучасну автоматику.
- У вибухозахищеному виконанні — призначені для приміщень з потенційно вибухонебезпечним середовищем.
- Радіальні — використовуються при необхідності створення підвищеного тиску в каналі.
- З виносним електродвигуном — підходять для роботи при підвищених температурах та складних умовах експлуатації.
- Каркасно-панельного виконання — застосовуються в системах середньої та високої продуктивності, зручні для обслуговування.

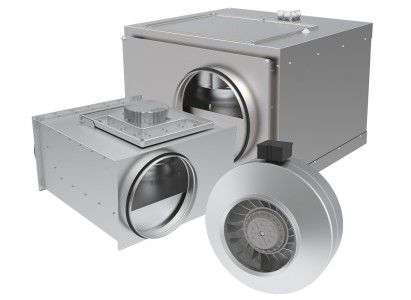

Круглі канальні вентилятори
Стандартні для круглих повітроводів — компактне рішення для побутових та комерційних систем вентиляції.
- З EC-двигунами — енергоефективні вентилятори з плавним регулюванням швидкості.
- Зі зменшеною висотою — використовуються в умовах обмеженого монтажного простору.
- З вперед або назад загнутими лопатками вибір залежить від необхідного тиску, витрати і рівня шуму.
- У шумоізольованому корпусі — знижують рівень аеродинамічного та механічного шуму.
- Для настінного монтажу застосовуються в локальних вентиляційних рішеннях і компактних системах.
Переваги канальних вентиляторів
Можливість встановлення канальних вентиляторів у вентиляційний канал має ряд важливих переваг, що дозволяє їх широко використовувати в системах припливної та витяжної вентиляції промислових, комерційних та житлових об'єктів..
- Компактність та прихований монтаж. Вентилятор витяжний канальний та припливний встановлюються прямо всередині повітроводу, не займаючи корисного простору та не впливаючи на інтер'єр приміщень. Відсутність зовнішніх елементів дозволяє розміщувати обладнання у технічних зонах, підвісних стелях, шахтах та інших обмежених просторах. Компактні габарити спрощують транспортування, монтаж та обслуговування.
- Низький рівень шуму. Конструкція канальних вентиляторів забезпечує плавне проходження повітряного потоку без різких поворотів. Робочі колеса із назад загнутими лопатками та шумоізольовані корпуси знижують шум та вібрації, завдяки чому обладнання можна застосовувати в офісах, житлових комплексах, навчальних та медичних закладах.
- Висока енергоефективність. Оптимальна аеродинаміка та широка лінійка EC-моделей дозволяють суттєво зменшити енергоспоживання. EC-двигуни підтримують плавне регулювання оборотів, підвищують ККД і дозволяють адаптувати продуктивність під реальне навантаження, знижуючи експлуатаційні витрати.
- Універсальність застосування. Канальні вентилятори сприяють переміщенню повітря в круглих і прямокутних повітроводах, забезпечують канальну витяжку, вентиляцію і видалення повітря з приміщень і гібридних установок, де потрібен приплив і витяжка одночасно. Вони застосовуються в промисловості, торгових центрах, складах, ресторанах, офісах та житлових будинках. Моделі можуть працювати в будь-якому просторовому положенні та легко адаптуються під особливості інженерної мережі.
- Надійність та довговічність. Корпуси з оцинкованої сталі стійкі до корозії, а робочі колеса проходять динамічне та статичне балансування. Це знижує вібрацію, збільшує термін служби підшипників та двигуна та забезпечує стабільну роботу вентилятора при тривалих навантаженнях. Канальні вентилятори розраховані на експлуатацію в широкому діапазоні температур та різної запиленості повітря.
- Простота обслуговування. Моделі із вбудованою сервісною кришкою дозволяють швидко отримати доступ до двигуна та крильчатки без демонтажу вентилятора із системи. Це спрощує регулярне обслуговування та знижує експлуатаційні витрати. Компактність конструкції робить обслуговування можливим навіть у обмеженому просторі.
- Гнучкість інтеграції у вентиляційні системи. Стандартні приєднувальні розміри, сумісність із круглими та прямокутними каналами, можливість використання адаптерів та робота у складі автоматизованих систем управління роблять канальні вентилятори універсальним елементом будь-якої вентиляційної мережі. Вони легко поєднуються як з осьовими канальними вентиляторами, так і з радіальними вентиляторами, а також з обладнанням категорій «Припливні установки» та «Промислові вентилятори».
Рекомендації по монтажу
Монтаж промислового канального вентилятора ССК ТМ вимагає дотримання кількох важливих технічних правил, що забезпечують ефективну та довговічну роботу обладнання. Установка завжди виконується у напрямку повітряного потоку, вказаному на корпусі вентилятора, що гарантує правильну аеродинаміку та стабільну витрату повітря. Конструкція канального вентилятора дозволяє монтувати його в будь-якому просторовому положенні горизонтально, вертикально або під кутом. Головне — забезпечити зручний доступ до сервісної кришки та вузлів обслуговування, щоб за необхідності можна було виконати діагностику чи очищення.
Всі з'єднання повітроводів повинні бути герметичними, інакше витікання повітря призведе до зниження продуктивності та зайвого навантаження на двигун. Додатково рекомендується використовувати віброізолюючі вставки або опори: вони зменшують шум і захищають корпус вентилятора від вібраційних навантажень, продовжуючи термін служби обладнання. Важливо також стежити, щоб повітроводи були встановлені рівно, без перекосів, неправильна геометрія може створювати додатковий опір повітряному потоку та підвищувати шумність роботи.
Перед експлуатацією необхідно переконатися, що параметри повітряного середовища, що транспортується, відповідають технічним вимогам моделі: запиленість і температура не повинна перевищувати допустимі параметри. Після завершення монтажу проводиться пусконалагодження - перевіряється напрямок обертання робочого колеса, рівень шуму, вібрації та фактична витрата повітря. Такий підхід гарантує коректну роботу вентилятора та максимальну ефективність вентиляційної системи..
Чому обирають канальні вентилятори ССК ТМ
Канальний вентилятор для вентиляції ССК ТМ цінується за надійність, продуману конструкцію та високу енергоефективність. Обладнання виробляється на власних виробничих потужностях компанії, що забезпечує стабільну якість, точне дотримання технічних вимог та конкурентну вартість виробів. Широкий асортимент включає моделі для круглих і прямокутних повітроводів, рішення в шумоізольованому виконанні, вентилятори з двигунами EC, а також компактні серії для монтажу в обмеженому просторі, що дозволяє підібрати оптимальне рішення під будь-який проєкт.
Користувачі також відзначають простоту монтажу та обслуговування. Універсальні кріплення, компактні габарити та наявність сервісної кришки забезпечують швидку установку та зручне технічне обслуговування навіть у обмежених умовах. Додатковою перевагою є офіційна гарантія та інженерна підтримка виробника, що дозволяє отримати професійну консультацію та коректний підбір обладнання під конкретні умови експлуатації.
Вентилятори ССК ТМ сертифіковані та відповідають вимогам нормативної документації України та країн Європейського союзу, що підтверджує їхню безпеку, надійність та можливість застосування на побутових, комерційних та промислових об'єктах будь-якого рівня складності.
