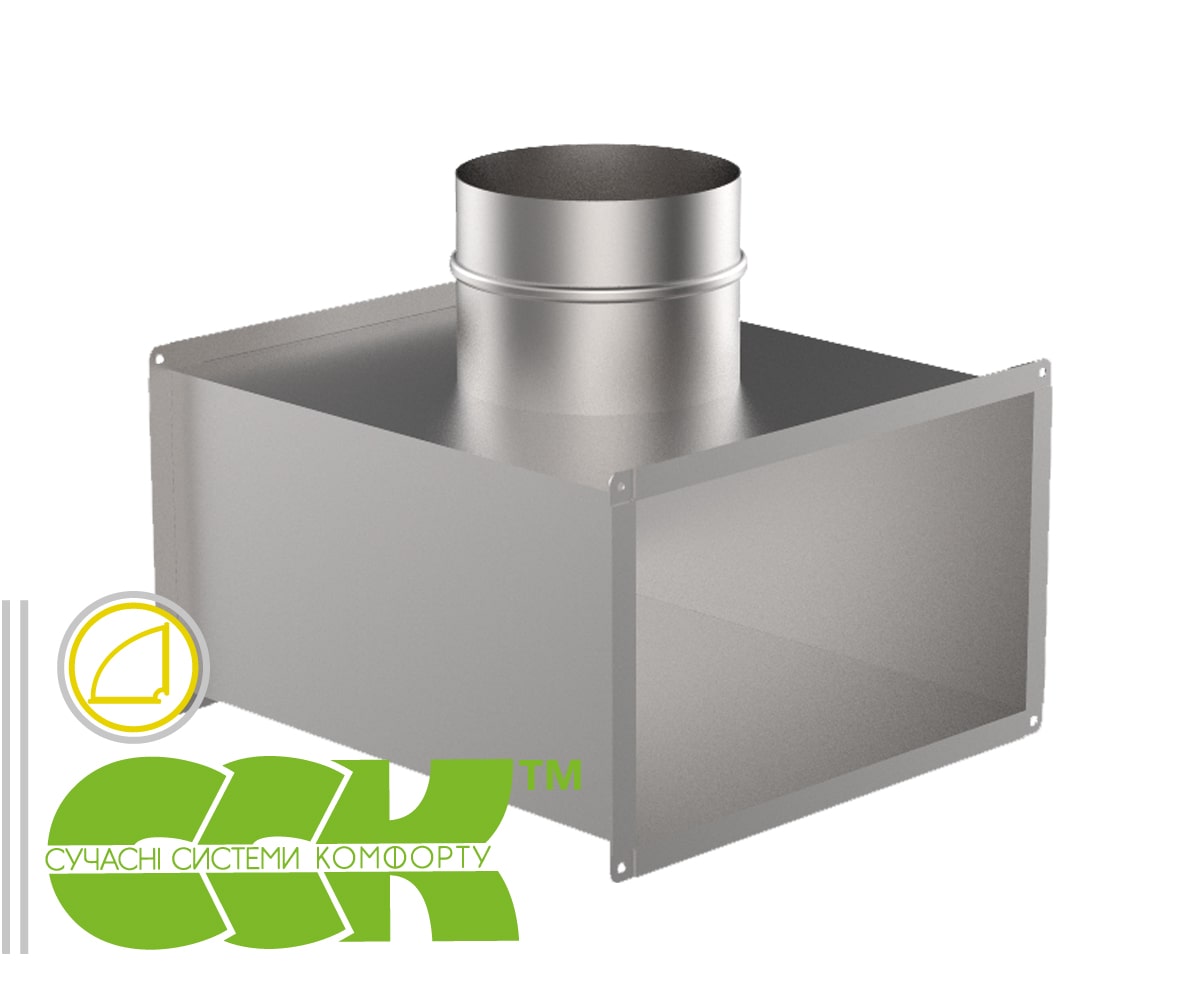

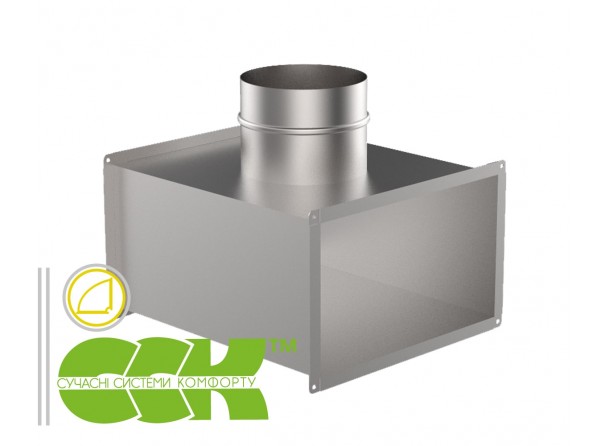

Тройник прямоугольного сечения с круглой врезкой

Тройник прямоугольного сечения с круглой врезкой AD-TPK предназначен для организации ответвления вентиляционной системы от прямоугольного воздуховода к круглому каналу. Данный фасонный элемент позволяет выполнять переход между различными типами сечений без применения дополнительных адаптеров, сохраняя оптимальные аэродинамические характеристики системы.
Тройник оснащён фланцевыми соединениями на всех прямоугольных концах и усилен поперечным гофрированием стального листа, что обеспечивает высокую жёсткость конструкции и устойчивость к механическим нагрузкам. Круглое ответвление стандартно выполняется с ниппельным соединением и располагается симметрично относительно оси воздуховода.
Изделие может изготавливаться в двух исполнениях: тип 1 — патрубок по центру; тип 2 — патрубок со смещением.

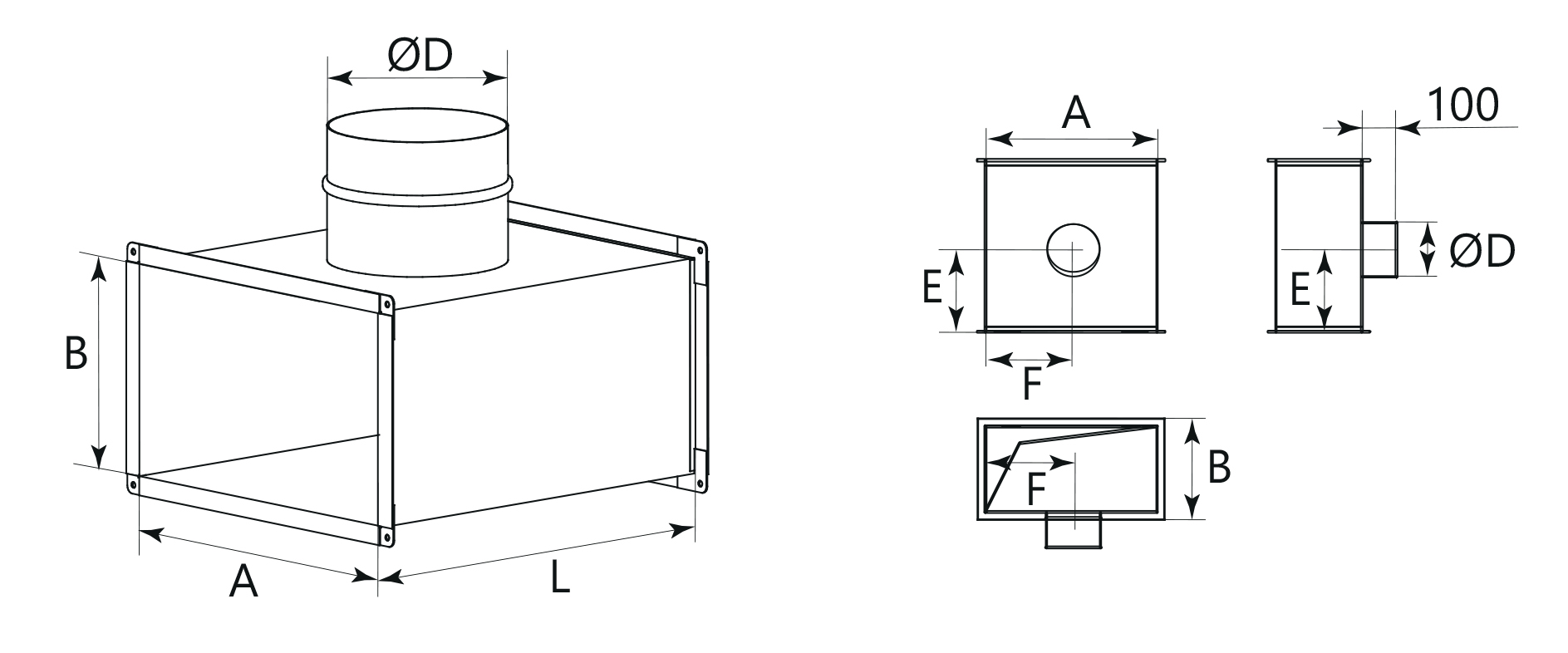

Основные ограничения размеров: Emin=D/2+50 мм; Lmin=2E; Dmax=B−50 мм; Dmin=100 мм.
