Автоматика систем вентиляции и кондиционирования от ССК ТМ
Автоматика вентиляции ССК ТМ предназначена для управления вентиляционными установками, отдельными вентиляторами, современными системами кондиционирования, тепловыми насосами и оборудованием противодымной защиты. Решения разрабатываются с учетом конфигурации оборудования, электрической мощности, алгоритмов работы и требований конкретного проекта.
Система автоматики обеспечивает согласованную работу вентиляторов, водяных, электрических и паровых нагревателей, охладителей, рекуператоров, тепловых насосов, насосов, воздушных и водяных клапанов, контролирует рабочие параметры и реализует необходимые защитные и аварийные алгоритмы.
ССК ТМ предлагает как отдельные компоненты автоматики, так и комплектные шкафы управления для вентиляционных, климатических и противодымных систем. Это позволяет подобрать автоматику для вентиляции в соответствии с составом оборудования и необходимыми функциями управления.
Функциональные возможности автоматики вентиляционных систем
Алгоритмы управления формируются в соответствии с составом и режимами работы вентиляционного оборудования. В зависимости от конфигурации автоматика систем вентиляции может обеспечивать:
управление AC- и EC-вентиляторами;
регулирование производительности с помощью преобразователей частоты;
управление воздушными заслонками;
регулирование водяных, электрических и паровых нагревателей;
управление водяными и фреоновыми охладителями, а также интеграцию и управление работой тепловых насосов в составе систем кондиционирования и воздушного отопления;
управление пластинчатыми и роторными рекуператорами;
управление насосами, смесительными узлами и регулирующими клапанами;
поддержание заданной температуры, влажности и энергоэффективности;

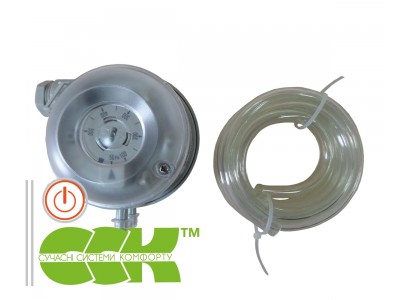

контроль перепада давления на фильтрах;
контроль работы вентиляторов и исполнительных механизмов;
защиту водяного теплообменника от замерзания;

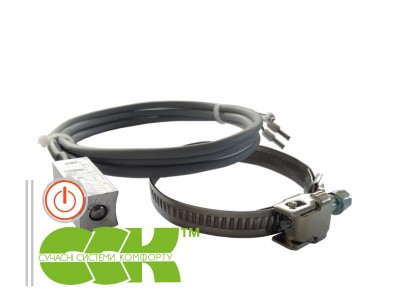

защиту электрического нагревателя от перегрева;
контроль и безопасную эксплуатацию паровых систем;
формирование и индикацию аварийных сигналов;
работу оборудования по временным программам;
резервирование и автоматическое переключение оборудования;
передачу параметров, состояний и аварийных сигналов в систему диспетчеризации.
Состав функций определяется техническим заданием и может быть адаптирован под конкретную вентиляционную установку или инженерную систему объекта.
Шкафы автоматики и системы управления ССК ТМ
ССК ТМ производит и комплектует шкафы автоматики для приточных, вытяжных и приточно-вытяжных систем, отдельных вентиляторов и систем противодымной защиты. В зависимости от конфигурации оборудования контроллер автоматики вентиляции обеспечивает реализацию заданных алгоритмов, контроль параметров и взаимодействие с исполнительными механизмами.

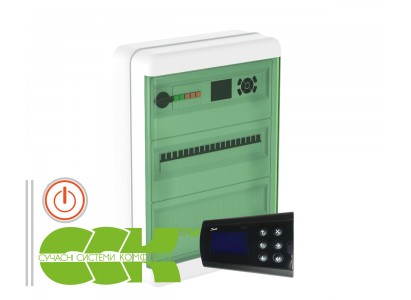

F-SAU — шкафы комплексного управления приточными и приточно-вытяжными установками, в том числе с интегрированными тепловыми насосами и различными типами нагревателей. Обеспечивают управление вентиляторами, воздушными клапанами, водяными, электрическими и паровыми нагревателями, охладителями, рекуператорами, насосами и другими функциональными секциями.
A-SAU / B-SAU — системы автоматики вентиляционных установок различной конфигурации с возможностью реализации необходимого алгоритма управления в соответствии с составом оборудования.

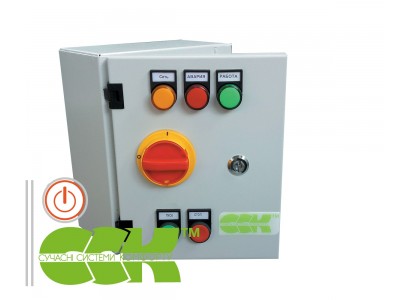

SAU-PPV / SAU-SPV — шкафы управления вентиляторами, предназначенные для запуска, остановки, защиты и контроля работы электродвигателей.

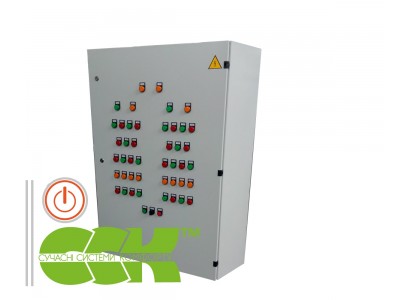

SAU-VK — шкафы управления вентиляторами приточных и вытяжных систем.

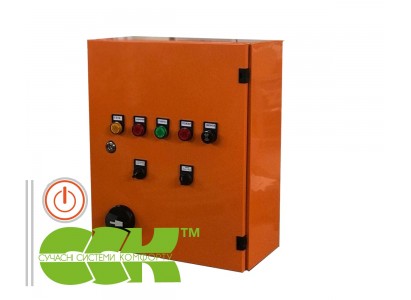

Для систем противодымной защиты применяются специализированные шкафы серии SHTORM:
SHTORM-V — управление вентиляторами дымоудаления и подпора воздуха.
SHTORM-VL — управление вентиляторами дымоудаления специального исполнения.
SHTORM-K — управление противопожарными и дымовыми клапанами.
SHTORM-L-K — управление люками дымоудаления и соответствующими исполнительными механизмами.
Помимо стандартных исполнений, ССК ТМ разрабатывает и комплектует шкафы управления в соответствии с техническим заданием конкретного проекта. Такие решения могут применяться и для специализированных инженерных систем, в том числе вентиляции для укрытий, с учетом требований конкретного объекта и состава оборудования.
Автоматизация приточных и приточно-вытяжных установок
Приточно-вытяжные установки требуют комплексного управления всеми функциональными секциями и точного поддержания заданных параметров микроклимата. Для этого автоматика приточной вентиляции координирует работу основного оборудования и реализует необходимые алгоритмы регулирования.

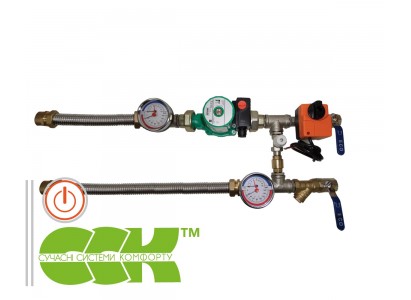

Система координирует работу приточного и вытяжного вентиляторов, воздушных заслонок, фильтров, нагревателей, охладителей, рекуператоров и тепловых насосов, которые сегодня входят в состав многих энергоэффективных проектов. Для водяных теплообменников и систем с тепловыми насосами реализуется управление циркуляционными насосами, трехходовыми клапанами и защитными алгоритмами, включая защиту от замерзания.
Для электрических и паровых нагревателей предусматривается ступенчатое или плавное регулирование мощности с помощью аналогового управления или твердотельных реле, контроль температурных режимов и комплексная защита от перегрева.

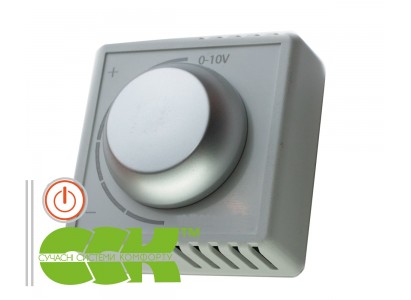

Производительность вентиляторов может регулироваться по температуре, давлению, качеству воздуха — например, по уровню CO₂ и влажности — или по внешнему сигналу. Для вентиляторов с AC-двигателями используются преобразователи частоты, для EC-вентиляторов — сигналы 0–10 V и цифровые интерфейсы.
Управление отдельными вентиляторами и вентиляционными системами

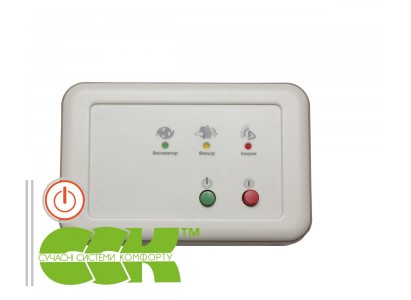

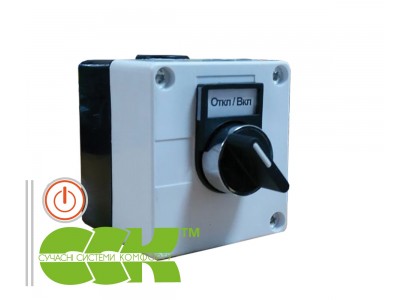

Для систем, где не требуется комплексная автоматика приточно-вытяжной установки, применяются отдельные шкафы управления вентиляторами. В зависимости от исполнения пульт управления автоматикой вентиляции может использоваться для запуска оборудования, выбора режимов работы и контроля основных параметров системы.
Такие решения используются для вытяжных, приточных, крышных, канальных и других вентиляторов и могут обеспечивать прямой или дистанционный запуск, регулирование производительности, защиту электродвигателя и контроль рабочего состояния.
В зависимости от проекта возможно управление одним или группой вентиляторов, реализация режима «рабочий/резервный», автоматическое переключение на резервное оборудование и передача сигналов состояния во внешнюю систему диспетчеризации.
Автоматика систем противодымной защиты
Отдельным направлением ССК ТМ является автоматика противодымной вентиляции и управление оборудованием систем противопожарной защиты. Противопожарная вентиляция предусматривает согласованную работу вентиляторов, клапанов и других исполнительных механизмов в соответствии с заданным сценарием.
Шкафы серии SHTORM применяются для управления вентиляторами дымоудаления и подпора воздуха, противопожарными и дымовыми клапанами, люками дымоудаления и другими исполнительными механизмами.
Автоматика обеспечивает выполнение заданных сценариев работы после получения сигнала от системы пожарной автоматики, контроль состояния оборудования и формирование необходимых сигналов о работе или неисправности.
Диспетчеризация и интеграция с BMS
Автоматика вентиляции в современных промышленных и коммерческих объектах может работать автономно или интегрироваться в общую систему диспетчеризации здания — BMS (Building Management System).
Интеграция позволяет передавать в BMS рабочие параметры оборудования, режимы работы, включая параметры работы тепловых насосов и ступеней нагрева, положения исполнительных механизмов, предупреждения и аварийные сигналы.
В зависимости от применяемого контроллера и требований проекта используются промышленные протоколы Modbus RTU, Modbus TCP, BACnet и другие интерфейсы, что обеспечивает централизованный мониторинг и повышение энергоэффективности всей инженерной инфраструктуры.
Компоненты систем автоматики
Для комплектации систем управления ССК ТМ предлагает качественное оборудование:
контроллеры и модули ввода/вывода;
операторские и сенсорные панели;

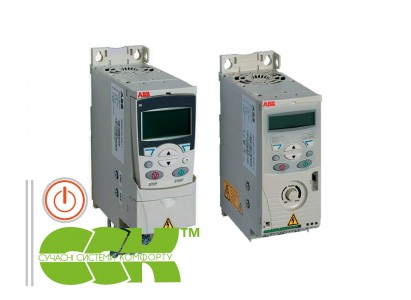

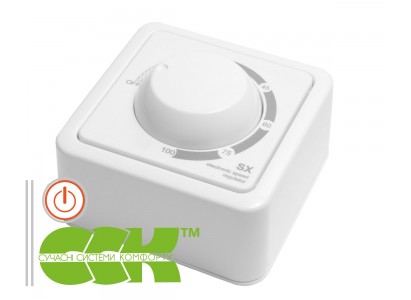

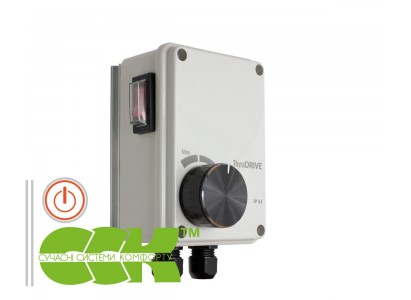

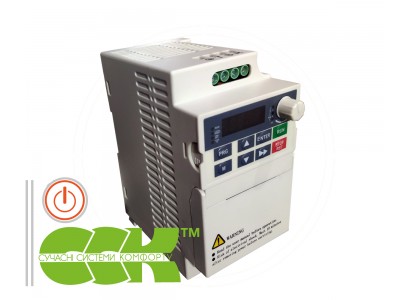

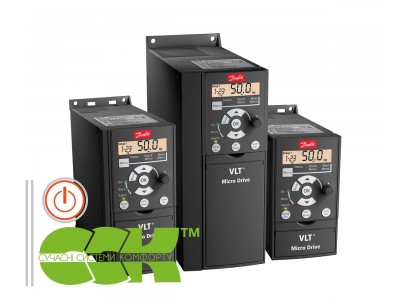

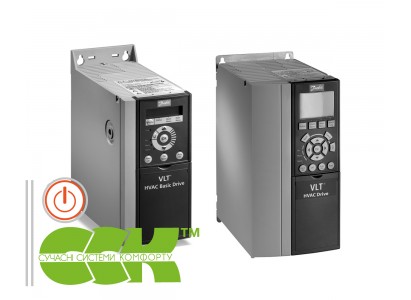

преобразователи частоты и регуляторы скорости;

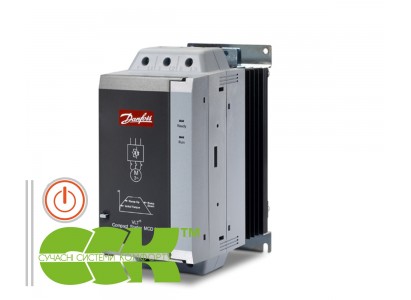

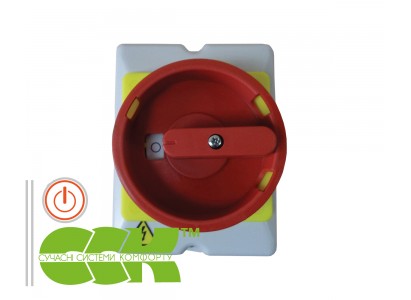

устройства плавного пуска и силовую коммутационную аппаратуру;

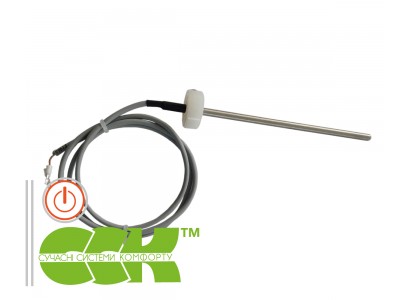

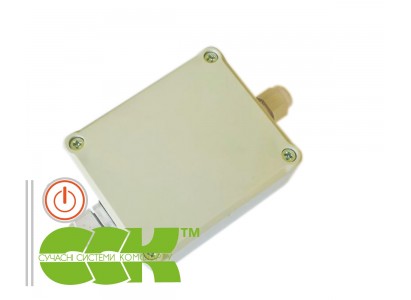

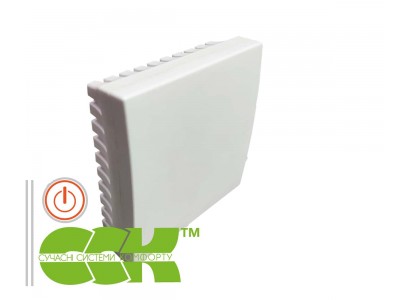

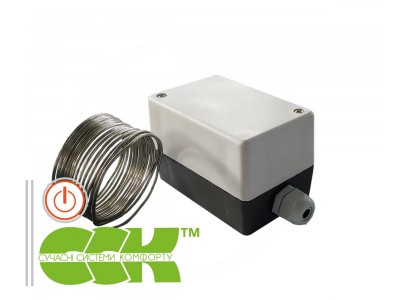

датчики температуры, влажности, давления и качества воздуха;

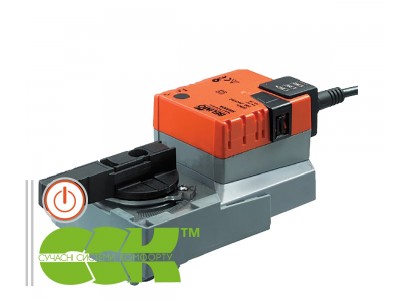

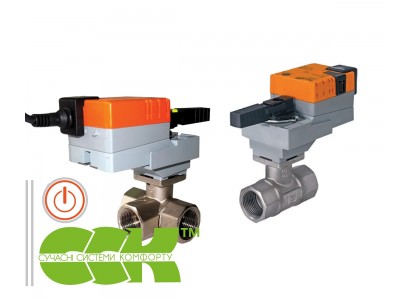

исполнительные механизмы, включая электроприводы клапанов и регулирующие клапаны для воды и пара;

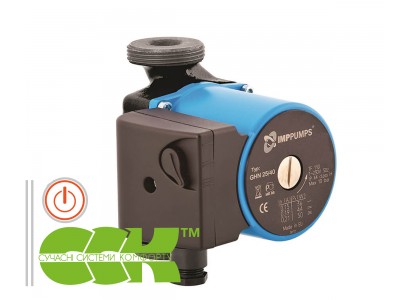

циркуляционные насосы и защитные элементы.
Подобрать и купить автоматику для вентиляции можно в соответствии с техническим заданием, типом вентиляционного оборудования и необходимым алгоритмом его работы.
FAQ
Какие вентиляционные системы и климатическое оборудование можно автоматизировать?
Автоматика применяется для приточных, вытяжных и приточно-вытяжных установок, систем с рекуперацией, водяным, электрическим или паровым нагревом, охлаждением, а также для комплексов на базе тепловых насосов и систем противодымной вентиляции.
Изготавливает ли ССК ТМ готовые шкафы автоматики?
Да. ССК ТМ предлагает серийные решения F-SAU, A-SAU, B-SAU, SAU и SHTORM, а также шкафы управления индивидуального исполнения под конкретное техническое задание.
Можно ли управлять EC-вентиляторами и тепловыми насосами?
Да. Системы автоматики разрабатываются с учетом поддержки управляющих сигналов EC-двигателей и интеграции протоколов управления тепловыми насосами.
Предусмотрено ли подключение к BMS?
Да. С помощью стандартизированных промышленных протоколов, таких как Modbus и BACnet, обеспечивается интеграция системы автоматики в систему диспетчеризации объекта.
