Врезка аспирационная круглого сечения в плоскость

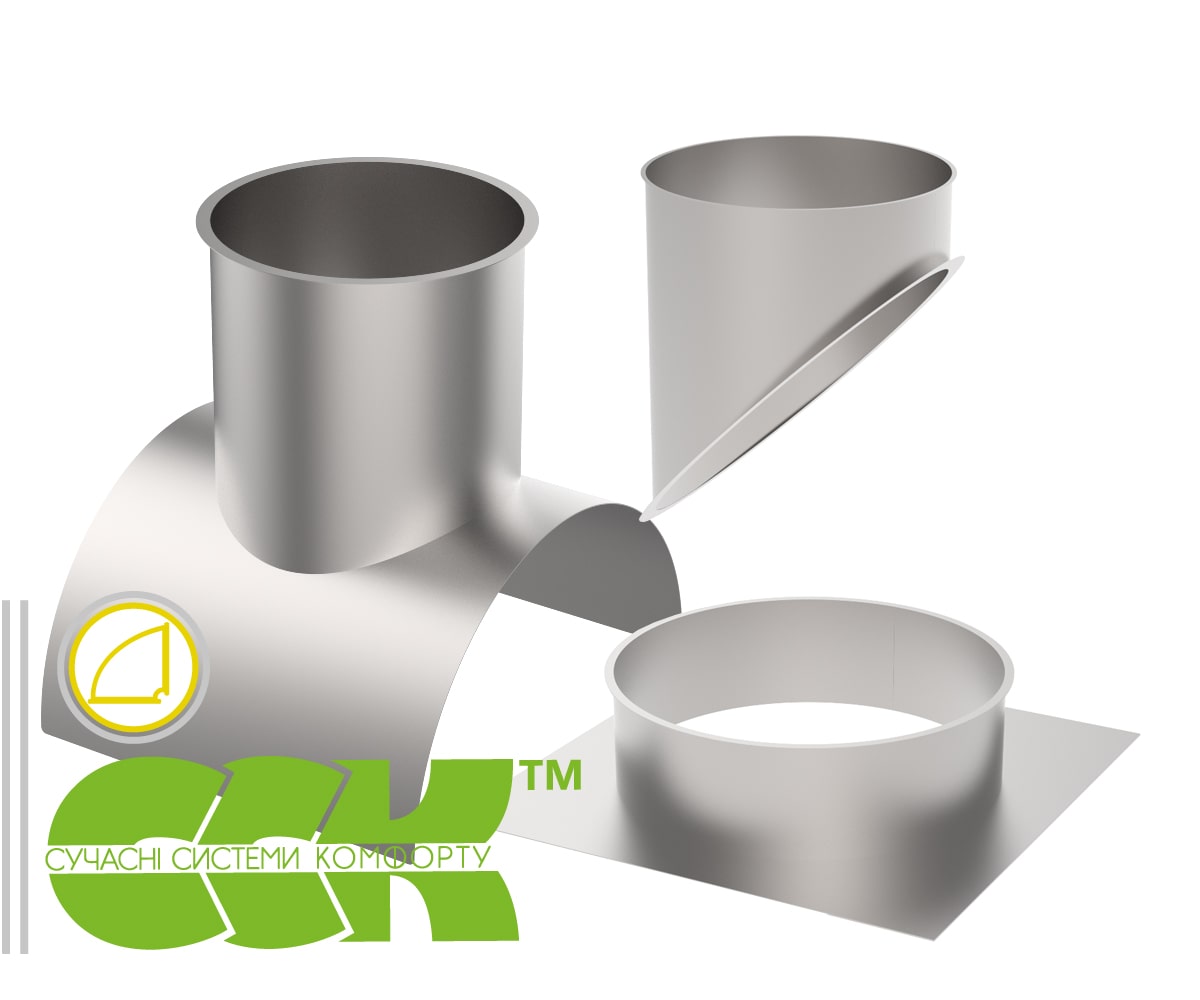

Аспирационная врезка круглого сечения в поверхность AD-VR-A предназначена для подключения круглых аспирационных воздуховодов к прямоугольным каналам или к воздуховодам другого диаметра. Применяется в системах аспирации, пылеулавливания и промышленной вентиляции для создания ответвлений с сохранением герметичности сети.
В стандартном исполнении диаметр врезки соответствует размеру ниппеля. По индивидуальному заказу возможно изготовление врезки в исполнении «муфта».
Перед установкой между врезкой и воздуховодом необходимо нанести слой силиконового герметика. Крепление осуществляется саморезами или вытяжными заклёпками, что обеспечивает надёжное и герметичное соединение.
Исполнение типа 2 используется для соединения воздуховодов разного диаметра при условии ØD≥ØD1+70, стандартная длина L — 60 мм. Тип 3 предусматривает стандартный угол наклона врезки 45°, что улучшает аэродинамические характеристики потока.
Высота фланца — 6 мм. Материал — оцинкованная сталь.
