Врізка аспіраційна круглого перерізу в поверхню

Врізка аспіраційна круглого перерізу в поверхню AD-VR-A призначена для під’єднання круглих аспіраційних повітроводів до прямокутних каналів або до повітроводів іншого діаметра. Використовується в системах аспірації, пиловловлення та промислової вентиляції для створення відгалужень без порушення герметичності мережі.
У стандартному виконанні діаметр врізки відповідає розміру ніпеля. За індивідуальним замовленням можливе виготовлення врізки у виконанні «муфта».
Перед монтажем між врізкою та поверхнею повітроводу необхідно нанести шар силіконового герметика. Кріплення здійснюється за допомогою саморізів або витяжних заклепок, що забезпечує надійне та герметичне з’єднання.

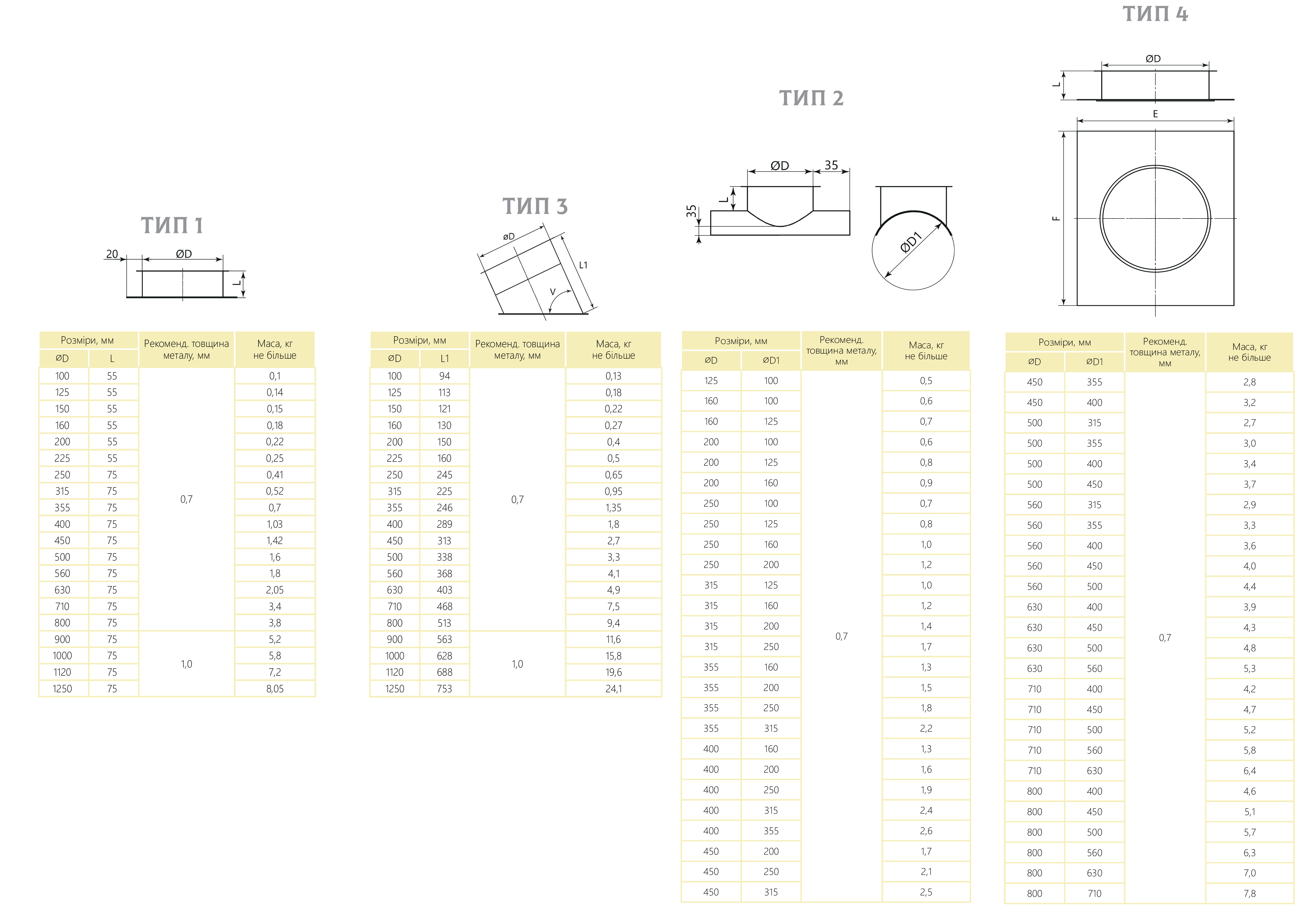

Виконання типу 2 застосовується для з’єднання повітроводів різного діаметра за умовою ØD≥ØD1+70, стандартна довжина L—60 мм. Тип 3 передбачає стандартний кут нахилу врізки 45°, що покращує аеродинамічні характеристики потоку.
Висота фланця — 6 мм. Матеріал виготовлення — оцинкована сталь.
