Приточно-вытяжная установка — это комплексное вентиляционное оборудование, предназначенное для одновременной подачи свежего наружного воздуха и удаления отработанного воздуха из помещений. Такие установки обеспечивают полный цикл воздухообработки: фильтрацию, нагрев или охлаждение, рекуперацию тепла, шумопоглощение и поддержание стабильного микроклимата круглый год.
В отличие от отдельных вентиляторов или разрозненных систем, приточно-вытяжные установки формируют сбалансированный воздухообмен с контролируемыми параметрами температуры, частоты и энергопотребления.
Приточно-вытяжные установки ССК ТМ проектируются как инженерные системы для объектов с повышенными требованиями к комфорту, энергоэффективности и надежности.
Конструкция приточно вытяжных установок и принцип работы
Установка одновременно забирает наружный воздух и удаляет вытяжной, пропуская их через функциональные секции. В рекуператоре часть тепла (или холода) вытяжного воздуха передается приточному потоку, что значительно снижает энергозатраты на нагрев или охлаждение.
Модульная конструкция позволяет адаптировать установку под конкретный проект — от компактных решений до мощных центральных систем.
Основные узлы:
- герметичный тепло- и шумоизолированный корпус;
- многоступенчатая система фильтрации (G4–F9, при необходимости HEPA);
- приточный и вытяжной вентиляторы (радиальные или EC);
- рекуператор (пластинчатый, роторный или с промежуточным теплоносителем);
- секции нагрева и охлаждения (водяные, электрические, фреоновые);
- встроенные шумоглушители;
- система автоматики и управления.
Рекуперация тепла
Приточно-вытяжные установки ССК ТМ могут оснащаться различными типами рекуператоров:
- пластинчатыми — для максимальной простоты и гигиеничности;
- роторными — для высокой эффективности и компактности;
- с промежуточным теплоносителем — при строгих санитарных требованиях и разнесённом размещении притока и вытяжки.
Рекуперация позволяет вернуть до значительной части тепловой энергии, снижая эксплуатационные расходы и нагрузку на системы отопления и охлаждения.
Преимущества приточно вытяжной системы вентиляции ССК ТМ
Полный цикл воздухообработки. Одна установка выполняет функции вентиляции, фильтрации, рекуперации, нагрева, охлаждения и шумопоглощения.
Высокая энергоэффективность. Применение EC-вентиляторов, утеплённых корпусов и эффективных рекуператоров снижает энергопотребление при круглосуточной работе.
Низкий уровень шума. Шумоизолированные панели, оптимизированная аэродинамика и балансировка вентиляторов позволяют применять установки в офисах, ТРЦ, гостиницах и жилых зданиях.
Гибкость конфигурации. Установки могут выпускаться в приточно-вытяжном исполнении с рекуперацией, догревом, охлаждением, повышенной фильтрацией, уличным или антикоррозионным исполнением.

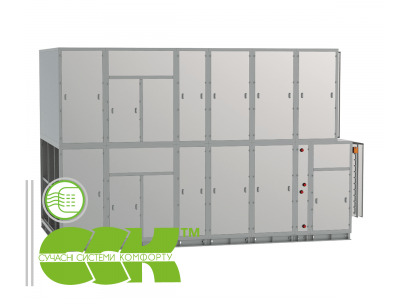

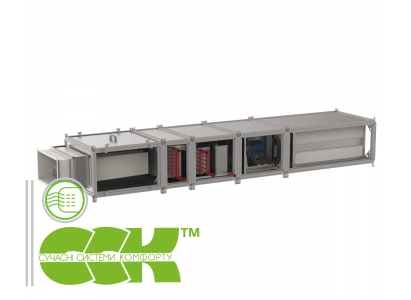

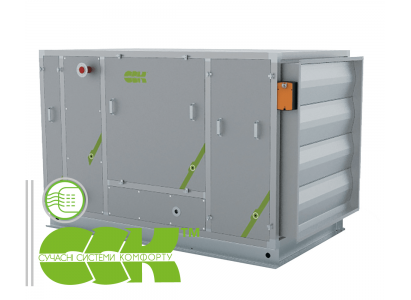

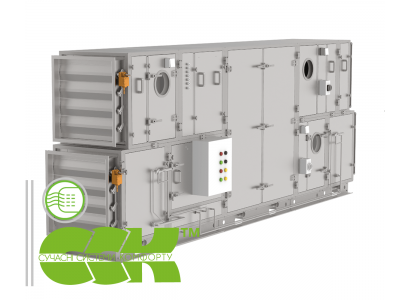

Модульность и масштабируемость. Серии VRS и FAS позволяют собирать системы «под проект» — от стандартных решений до сложных центральных вентиляционных комплексов.
Надёжность и удобство обслуживания. Модульная конструкция обеспечивает простой доступ к фильтрам, теплообменникам и вентиляторам. Корпуса устойчивы к коррозии и рассчитаны на длительную эксплуатацию.
Интеграция с BMS. Автоматика обеспечивает контроль расхода воздуха, температуры, состояния фильтров и легко интегрируется в системы диспетчеризации здания.
Области применения приточно вытяжных систем
Приточно-вытяжные установки ССК ТМ применяются на объектах любого уровня сложности:
- торговые и офисные центры;
- промышленные предприятия и склады;
- спортивные и развлекательные комплексы;
- рестораны, гостиницы, кухни;
- жилые дома и паркинги;
- медицинские учреждения и лаборатории.
Рекомендации по монтажу приточно-вытяжных установок
Правильный монтаж приточно-вытяжной установки обеспечивает стабильную, тихую и энергоэффективную работу системы. Вентиляция приточно-вытяжная ССК ТМ имеет модульную конструкцию и высокую заводскую готовность, однако при монтаже необходимо соблюдать основные технические требования.
- Ровное и жёсткое основание. Установка должна монтироваться на прочное основание или на рассчитанные опоры, что снижает вибрации и предотвращает деформацию корпуса
- Виброизоляция. Для снижения передачи вибраций на строительные конструкции применяются виброопоры, гибкие вставки и вибровставки на приточных и вытяжных воздуховодах.
- Технический доступ. Необходимо предусмотреть свободное пространство для обслуживания фильтров, вентиляторов, рекуператора, теплообменников и автоматики.
- Соблюдение направления воздушных потоков. Приточный и вытяжной потоки должны подключаться строго в соответствии с обозначениями на корпусе установки.
- Герметизация соединений. Все фланцевые соединения воздуховодов должны быть тщательно уплотнены для исключения утечек и снижения эффективности рекуперации.
- Подключение дренажа. Для установок с рекуперацией, охлаждением или увлажнением обязателен корректно выполненный дренаж с уклоном.
- Электропитание и автоматика. Подключение должно выполняться с соблюдением схем производителя, использованием защитной автоматики и заземления — это обязательное условие корректной работы и сохранения гарантии.
Почему выбирают приточно-вытяжную вентиляцию от ССК ТМ
Приточно-вытяжные установки ССК ТМ выбирают за инженерный подход, продуманную конструкцию и оптимальное сочетание цены и функциональности. Это оборудование, ориентированное не только на номинальные характеристики, но и на реальную эксплуатацию: энергоэффективную, тихую и стабильную.
ССК ТМ — это решения, которые удобно проектировать, легко монтировать и надёжно эксплуатировать на объектах любого масштаба.
