Центробіжні радіальні вентилятори ССК ТМ

Радіальний вентилятор від ССК ТМ – це вентилятор, який широко використовується в промислових системах вентиляції. Великі виробничі цехи, заводи та торгові центри часто є недостатньо провітрюваними приміщеннями, де порушено або зовсім не передбачено належної природної циркуляції повітря. Оптимальним рішенням для забезпечення належного повітрообміну в таких випадках є центробіжний радіальний вентилятор типу «равлик», здатний ефективно працювати як у режимі припливної, так і витяжної вентиляції.

Як працює центробіжний вентилятор

Центробіжні вентилятори створюють тиск за рахунок обертання крильчатки. Повітря всмоктується через центральний отвір і викидається у радіальному напрямку – саме тому їх називають радіальні вентилятори. На відміну від осьових потік змінює напрямок на 90°, що дозволяє створювати більш високий натиск. Завдяки цьому вентилятор цетробіжний равлик відмінно підходить для довгих повітроводів та систем кондиціювання з фільтрами та клапанами.

У той же час радіальні вентилятори зазвичай поступаються осьовим за показниками максимальної витрати повітря – осьові моделі забезпечують більший об'ємний потік при низькому тиску, що підходить для загальнообмінної вентиляції великих відкритих просторів. Радіальний вентилятор створює концентрований повітряний потік з високим напором, тому його часто використовують як витяжний або вузол нагнітальний в системах вентиляції. Вони відрізняються міцністю, надійністю та відносно низьким рівнем шуму.

Конструкція радіального вентилятора

Основні елементи радіального вентилятора - робоче колесо (крильчатка), спіральний корпус типу "равлик" та електродвигун. Така конструкція забезпечує високу ефективність, стійку роботу та тривалий термін служби.

Форма та профіль лопатей безпосередньо впливають на рівень шуму та продуктивність.

Радіальні вентилятори ССК ТМ випускаються з різними типами робочих коліс:

Вентилятор VRAV — із лопатками, загнутими вперед. Такі вентилятори створюють більший об'ємний потік повітря за компактних розмірів.
Вентилятор VRAN — із лопатками, загнутими назад. Ці моделі працюють тихіше, споживають менше електроенергії та відрізняються підвищеною енергоефективністю.

Корпус вентиляторів виготовляється без застосування зварювання - використовується метод з'єднання пітсбурзьким швом, що забезпечує високу точність складання, герметичність та естетичний зовнішній вигляд обладнання.

Основна конструктивна особливість радіальних вентиляторів ССК ТМ – широкий типорозмірний ряд та розширені аеродинамічні характеристики. Завдяки оптимальній формі робочого колеса та корпусу вентилятори забезпечують стабільну роботу у широкому діапазоні витрат та тисків. Це дозволяє точно підібрати модель під потрібні параметри системи, забезпечуючи високу ефективність, низький шум та універсальність застосування.

Типи радіальних вентиляторів від ССК ТМ

ССК ТМ випускає широкий асортимент промислових центробіжних вентиляторів, призначених для експлуатації у різних умовах та системах вентиляції. Серед найбільш затребуваних серій – радіальні вентилятори VRAN, VRAV, RAV, RAF.

Моделі VRAN та VRAV відрізняються високим ККД, низьким рівнем шуму та можливістю комплектації енергоефективними електродвигунами класів IE1–IE4, що гарантує стабільні характеристики тиску та надійну роботу в промислових системах.

Переваги радіальних вентиляторів ССК ТМ для вентиляції

Вентилятори радіальні від виробника ССК ТМ розроблені спеціально для експлуатації в промислових умовах. Вони мають посилену конструкцію та можуть бути виконані у спеціалізованих версіях для різних потреб. При цьому рівень вібрації знижений з 6 мм/с до 4,3 мм/с.

• Термостійкість. Пропонуються моделі, здатні працювати при високих температурах газів, що переміщуються (наприклад, для систем димовидалення вентилятори VRAN-DU).
• Вибухозахисне виконання. Доступні модифікації з вибухозахищеним мотором та конструкцією, що відповідає вимогам ATEX для вентиляції вибухонебезпечних зон. Такий промисловий вентилятор має іскробезпечні елементи та спеціальний електродвигун.
• Антикорозійний захист. Для вентиляції агресивних хімічних середовищ пропонуються радіальні вентилятори з корпусом з нержавіючої сталі або антикорозійним покриттям. Такі вентилятори стійкі до впливу вологи, кислотної пари та інших активних речовин, що важливо для тривалої експлуатації.

• Низький рівень шуму. Завдяки оптимальній аеродинамічній формі крильчатки та якісному балансуванню, «равлики» ССК ТМ працюють тихо та без сильних вібрацій. Це дозволяє використовувати їх у приміщеннях з підвищеними вимогами до акустичного комфорту.
• Гнучкість монтажу. Радіальні вентилятори можна встановлювати в різному положенні. Передбачені стандартні кріплення та приєднувальні розміри, що спрощує встановлення обладнання у вентиляційну систему.

• Висока ефективність та продуктивність. Правильно підібраний центробіжний вентилятор забезпечує необхідний повітрообмін із мінімальними енерговитратами. ККД промислових моделей ССК ТМ досягає 70–80%, що дозволяє економити електроенергію без втрати продуктивності.

•  Можливість частотного регулювання. Промислові вентилятори ССК ТМ можуть працювати у складі систем із частотним перетворювачем (VFD), що дозволяє плавно змінювати швидкість обертання робочого колеса залежно від потреби у витраті повітря чи тиску. Точну адаптацію до системи вентиляції - легко підтримується необхідна витрата повітря при зміні опору мережі або зовнішніх умов. Завдяки можливості частотного регулювання вентилятори ССК ТМ забезпечують високу енергоефективність, стабільну роботу та зручність інтеграції до автоматизованих систем управління ОВК.Радіальні вентилятори можуть комплектуватися двигунами різних виробників і різного класу енергоефективності таких як IE-1, IE2, IE3. IE-4.

Де застосовується центробіжний вентилятор

Радіальні вентилятори ССК ТМ застосовуються у всіх сферах:

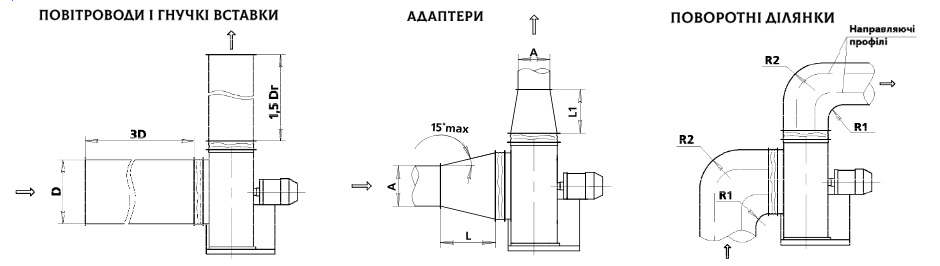

Рекомендації щодо монтажу радіальних вентиляторів

При установці вентиляторів у вентиляційну систему необхідно дотримуватись певних умов, щоб забезпечити рівномірний розподіл параметрів течії в безпосередній близькості при вході у вентилятор та виході з нього. Особливо важливо дотримуватись рівномірності потоку при вході в осьовий вентилятор, оскільки лопаті робочого колеса в більшості випадків знаходяться в безпосередній близькості до вхідного перерізу.

Перед вхідним перерізом вентилятора і за ним необхідно встановлювати прямолінійні ділянки повітроводів достатньої довжини з площею поперечного перерізу, що дорівнює відповідно площі вхідного та вихідного перерізу вентилятора.Зменшення довжини прямих ділянок, що примикають до вентилятора, призводить до зниження тиску, що створюється вентилятором.Наявність гнучких вставок перед та за вентилятором знижує вібрацію та шум.

Для з'єднання вентилятора та повітроводу з різними поперечними перерізами необхідно використовувати дифузор з малим кутом розкриття або конфузор з малим кутом звуження. Величина розкриття цього кута має перевищувати 30°.

При обмежених габаритах на вході та виході потоку з вентилятора встановлювати поворотні ділянки з великим радіусом заокруглення.Рекомендується використовувати напрямні профілі у «тісних» умовах.

Правильний монтаж забезпечує рівномірний потік повітря, знижує рівень шуму та підвищує термін служби вентилятора.

Доставка та сервіс ССК ТМ

Компанія ССК ТМ забезпечує швидку доставку обладнання по всій Україні. Усі промислові відцентрові вентилятори сертифіковані за українськими та європейськими стандартами EN, мають офіційну гарантію та супроводжуються технічною підтримкою.

Чому обирають радіальні вентилятори ССК ТМ

Радіальний вентилятор від ССК ТМ — це поєднання надійності, продуктивності та енергоефективності. Вентилятори равликового типу підходять як для промислових, так побутових систем вентиляції. Завдяки якості складання, низькому рівню шуму та довговічності обладнання ССК ТМ заслужило довіру інженерів та проектувальників по всій країні.

Серії радіальних вентиляторів ССК ТМ — сучасні енергоефективні аналоги застарілих моделей ВЦ 4-75, ВЦ 14-46, ВР 80-75, ВР 88-72.1, ВР 280-46.1, ВР 300-45, ВЦ 6-28.

Вони відрізняються підвищеним ККД, зниженим рівнем шуму та меншим енергоспоживанням.
