Решітка об'ємна накладна

RON

Призначена для захисту внутрішнього простору клапанів від несанкціонованого фізичного і візуального доступу, для запобігання можливості зовнішнього механічного впливу на виконавчий механізм стінових клапанів і для декорування їх зовнішнього вигляду.

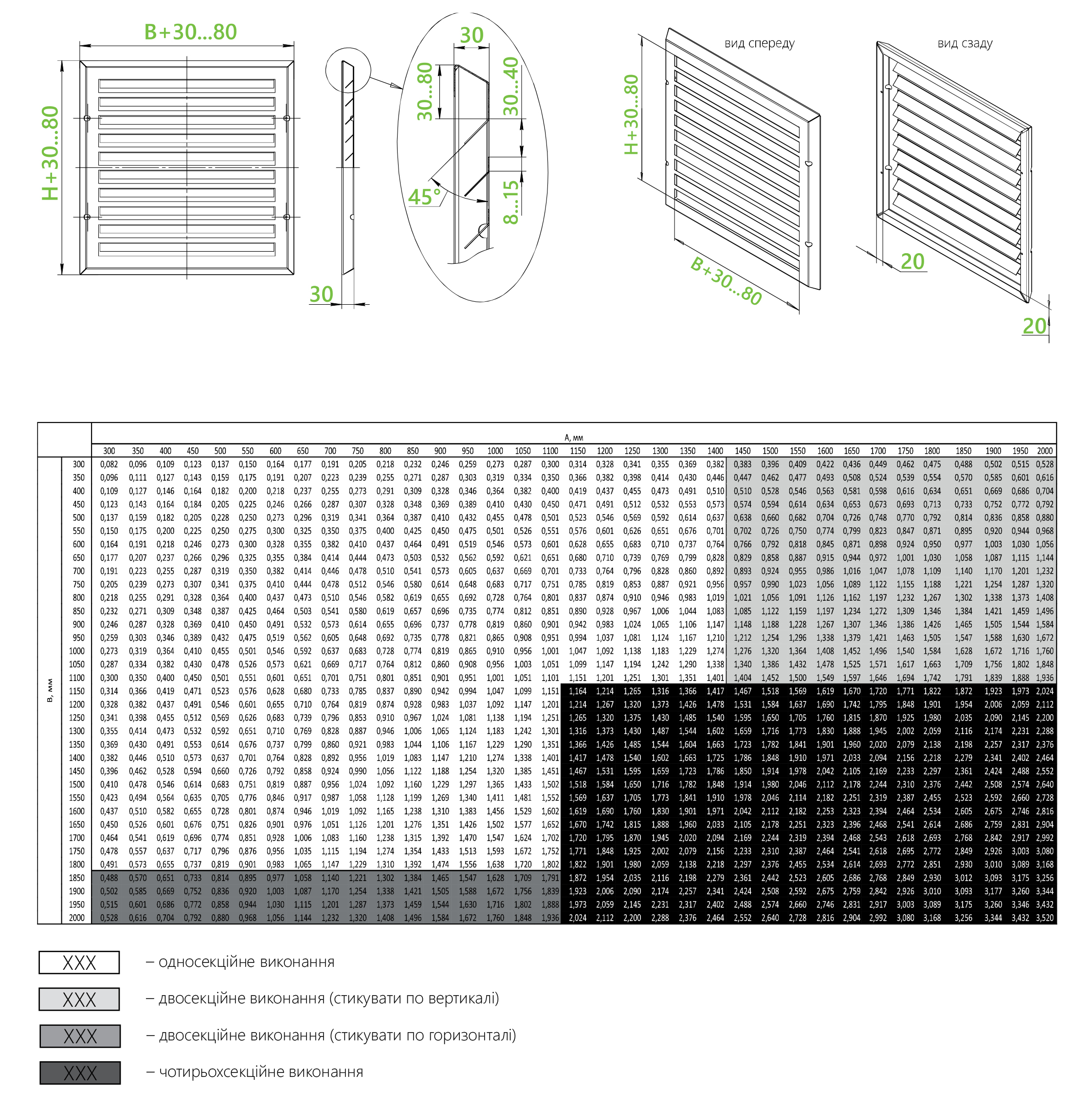

Виготовляється об'ємної коробчатої ​​конструкції з «зворотньозагнутим» фланцем, що в значній мірі сприяє підвищенню жорсткості її конструкції і збільшує живий переріз решітки. З фронтального боку решітка збільшує зовнішній габарит - глибину клапана на 30 мм. Зовнішня частина фланців скошена зі значним радіусом згину, що надає решітці агресивний дизайн і підвищення аеродинамічних властивостей.

Мінімальний розмір решітки RОN - 300х300 мм. Максимальний розмір А може досягати 1 400 мм, якщо розмір В не перевищує або дорівнює 1 100 мм. Якщо ж розмір В перевищує значення 1 100 мм, розмір А такої решітки не може бути більше 1 100 мм.
