Клапан пелюстковий

TUL

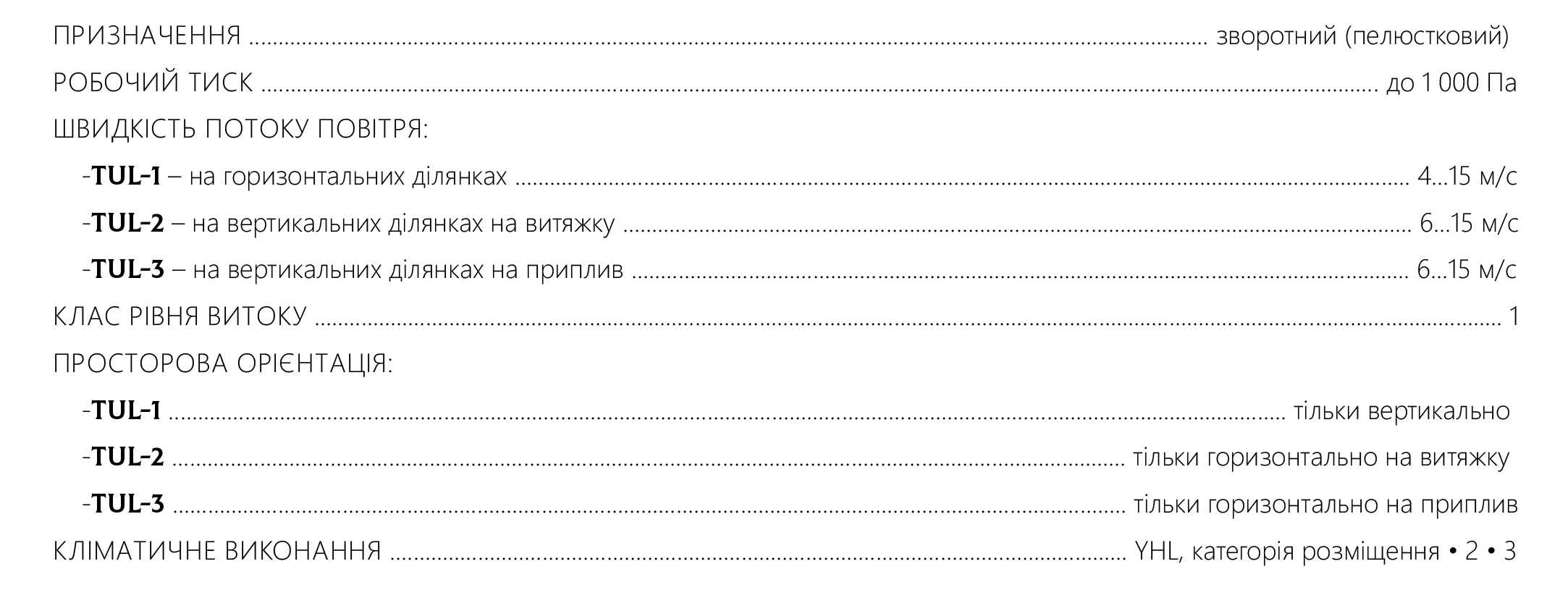

Зворотний  клапан  гравітаційної  дії  пелюсткового  типу  - пелюстковий  клапан.  Від  звичайних  (однолопаточних)  зворотних клапанів його відрізняє низька інерційність спрацьовування і менша регламентована  мінімальна  швидкість  потоку,  необхідна  для  його розкриття.  Лопатки  таких  клапанів  відкриваються  під  дією  потоку повітря і автоматично повертаються у вихідне закрите положення при припиненні подачі повітря. Особливо актуальне використання такого клапана спільно з осьовими вентиляторами, що мають, як правило, меншу  швидкість  потоку  на  виході  в  порівнянні  з  радіальними вентиляторами.

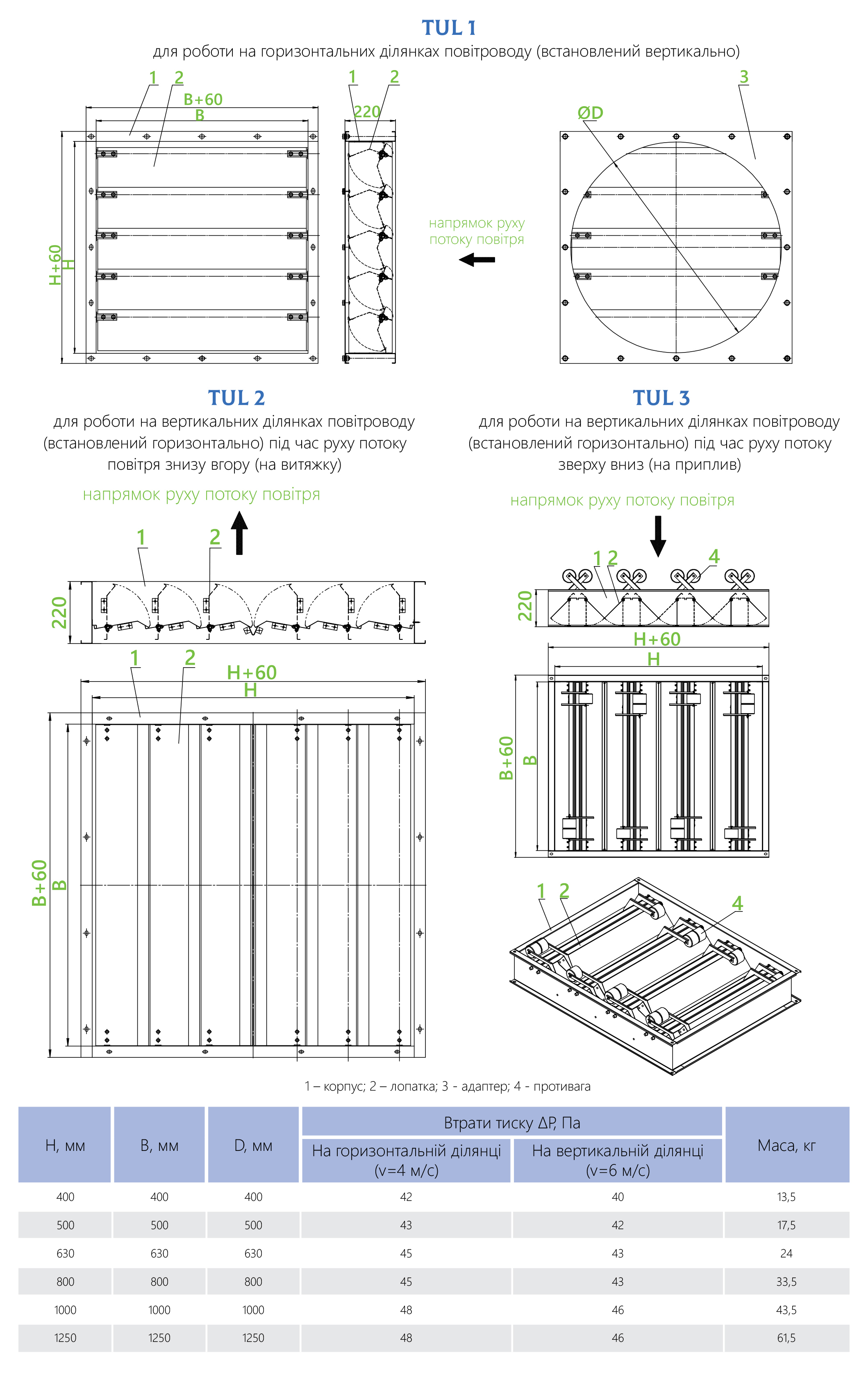

Виготовляються тільки прямокутного перерізу в трьох основних виконаннях:

  • TUL-1 –  для  роботи  на  горизонтальних  ділянках  повітроводу (встановлений вертикально);
  • TUL-2 –для роботи на вертикальних ділянках повітроводу (встановлений горизонтально) під час руху потоку повітря знизу вгору (на витяжку);
  • TUL-3 – для роботи на вертикальних ділянках  повітроводу (встановлений горизонтально) під час руху потоку зверху вниз (на приплив).

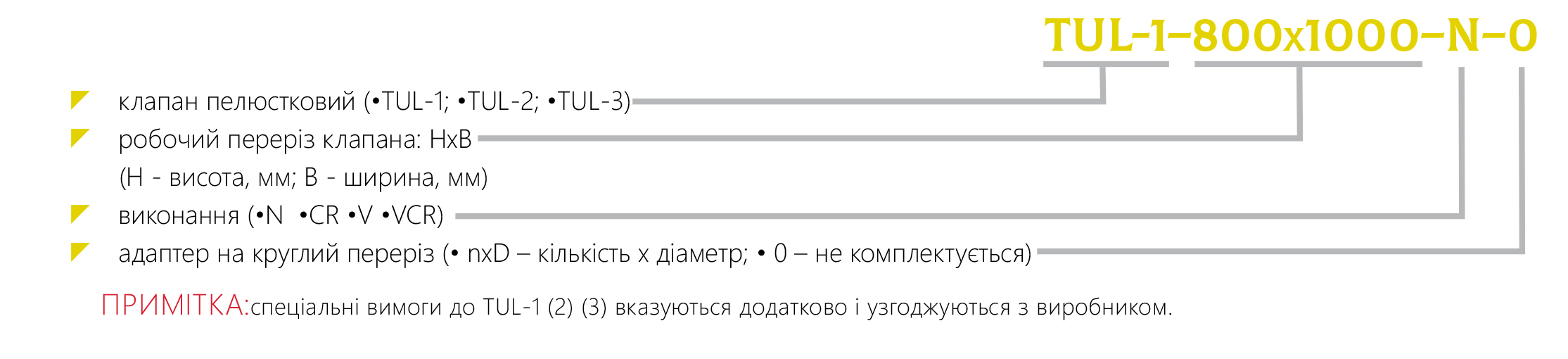

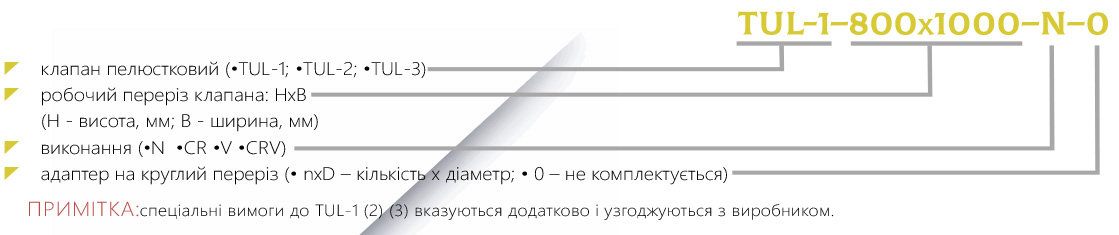

Виконання:

  • загальнопромислове (N);
  • корозійностійке (CR);
  • вибухозахищене (V);
  • корозійностійке вибухозахищене (CRV)
