Дахові вентилятори ССК ТМ
Лінійка вентиляційного обладнання компанії ССК ТМ включає дахові радіальні вентилятори різних серій. Ці вентилятори призначені для витяжних вентиляційних систем, що встановлюються на дахах житлових, громадських та виробничих будівель. Широкий типорозмірний ряд вентиляторів дозволяє задовольняти різні вимоги.
Як працює даховий вентилятор
Принцип роботи дахового вентилятора полягає в тому, що робоче колесо, що обертається, створює потік повітря, витягуючи відпрацьоване повітря з приміщення вгору. При цьому всередині будівлі створюється розрідження, завдяки чому свіже повітря надходить через решітки припливу або негерметичність будівельної конструкції. Багато сучасних моделей вентиляторів можуть оснащуватися додатковими датчиками (наприклад, датчиком тиску або датчиком забруднення повітря), що при використанні частотного перетворювача дозволяє автоматично регулювати швидкість обертання вентилятора відповідно до заданих умов.
Конструкція дахового вентилятора
Даховий вентилятор підпору повітря складається з корпусу, робочого колеса, двигуна та супутніх елементів захисту та кріплень.
Корпус виготовляється з міцного оцинкованого металу і служить захистом від зовнішніх впливів (атмосферних опадів, вітру тощо). Верхня частина вентилятора оснащена решіткою або дефлектором, який запобігає попаданню вологи, пилу та сміття всередину повітроводів та приміщень, що обслуговуються.
Робоче колесо створює головний повітряний потік. Кількість і форма лопатей варіюється: наприклад, у вентиляторі KROV і KROS використовуються колеса з 6 або 9 тому загнутими лопатками, що забезпечують високий ККД. Лопаті зазвичай виготовлені спеціальної форми із міцних металів та оптимізовані для ефективної роботи вентилятора.
Для підвищення енергоефективності вентилятори комплектуються асинхронними трифазними двигунами з можливістю частотного регулювання швидкості обертання. Двигуни оснащені термоконтактами для захисту від перегріву.
Більшість моделей мають уніфіковану опорну плиту та розраховані на встановлення через стандартизований монтажний стакан (наприклад, STAM), що значно спрощує монтаж.

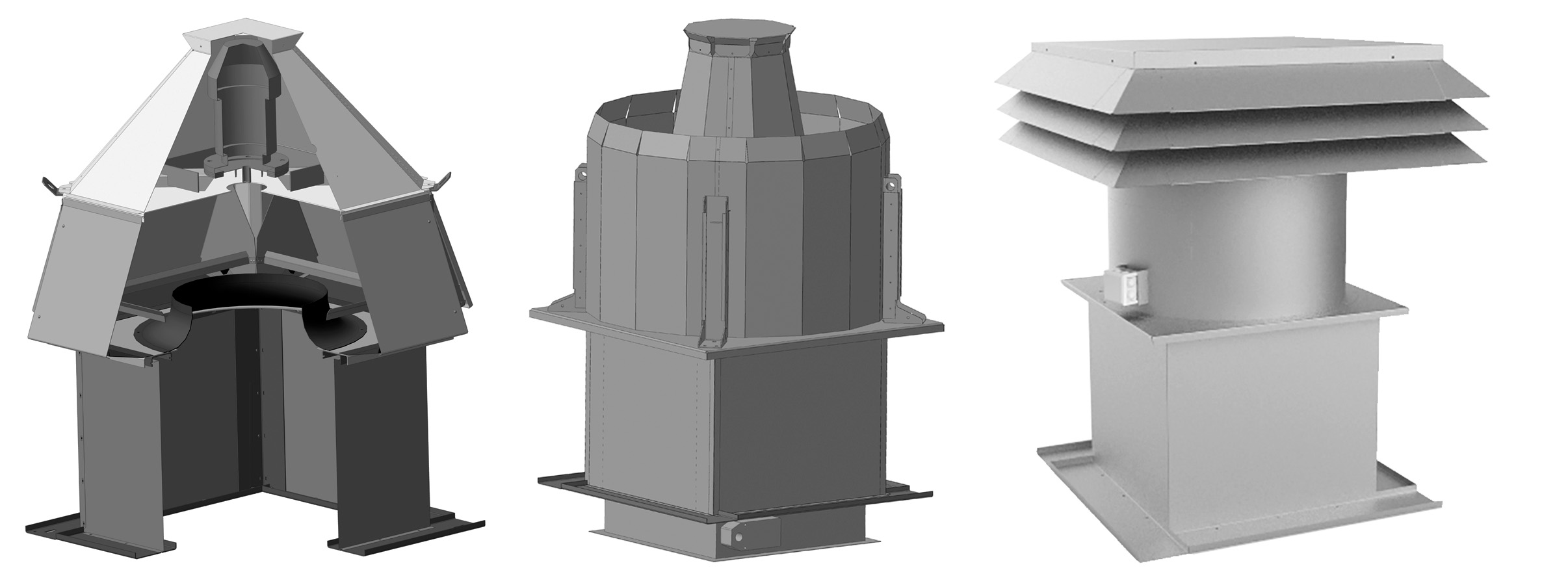

Типи дахових вентиляторів ССК ТМ
ССК ТМ випускає широкий асортимент промислових дахових центробіжних вентиляторів, призначених для ефективної роботи в системах витяжної вентиляції. Серед найбільш затребуваних серій – KROS, KROM, KROV та UKROS.
- KROV — радіальний вентилятор із вертикальним викидом повітря. Відрізняється компактним корпусом, високим ККД (до 75%) та низьким рівнем шуму. Встановлюється на покрівлі будівель, не потребує додаткового приміщення та може працювати із частотним перетворювачем.
- KROM – малогабаритний даховий вентилятор для загальних витяжних систем. Трапецієподібний корпус забезпечує вертикальний викид потоку, а мотор-колесо із зовнішнім ротором робить конструкцію легкою та безшумною. Випускаються також шумозахищені моделі KROM-S із тепло- та звукоізоляцією.
- KROS – вентилятор на дах із бічним викидом повітря. Робоче колесо із загнутими назад лопатками та тороїдальний вхідний патрубок підвищують ефективність та надійність. Передбачено захист від опадів та можливість регулювання швидкості.
- UKROS — посилена версія для покрівлі з боковим викидом. Призначений для експлуатації у промислових умовах з підвищеними вимогами до продуктивності та стійкості. Моделі UKROS забезпечують високий тиск і стабільну роботу навіть при значному аеродинамічному опорі системи.
Переваги дахових вентиляторів
Дахові вентилятори мають ряд явних переваг у порівнянні з іншими типами вентиляційного обладнання:
Висока продуктивність та ефективність: правильно підібраний даховий витяжний вентилятор здатний забезпечити велику витрату повітря (до десятків тисяч м³/год) при високому статичному тиску.
Потужні колеса та двигуни з високим ККД (часто до 75%) гарантують ефективну роботу.
Компактність і мала вага: корпуси вентиляторів KROV, KROM, KROS відрізняються низькою висотою та оптимізованими габаритами.
Невелика вага спрощує монтаж та зменшує навантаження на дахову конструкцію.
Низький рівень шуму: завдяки продуманій формі коліс та можливої шумоізоляції (варіанти КROM-S) забезпечується порівняно тиха робота, що важливо для встановлення на житлових та офісних будівлях.
Захист від зовнішніх впливів: спеціальні кожухи та козирки оберігають внутрішні елементи від дощу, снігу та сміття. UKROS та аналогічні моделі мають вбудовані клапани для перекриття зворотного припливу та захисту при зупинці.
Простота та надійність: вентилятори спроєктовані для роботи на відкритому повітрі без обслуговування. Стандартні виконання проходять випробування на міцність та мають класи захисту (IP54 та вище) по двигуну. Висока якість комплектуючих (ціліснолиті корпуси, термоконтакти) і суворий контроль гарантують тривалий термін служби.
Універсальність застосування: завдяки виконанням загального, корозійностійкого та вибухозахищеного типів (N, CR, V, VCR1 тощо) вентилятори можуть використовуватись у різних кліматичних умовах та у технологічних процесах. Вони витримують холодний та тропічний клімат при температурах від –50° C до +50° C.
Де застосовуються дахові вентилятори
Дахові радіальні вентилятори використовуються для витяжної вентиляції житлових, комерційних та промислових об'єктів. Установка на даху дозволяє економити внутрішній простір та ефективно видаляти відпрацьоване повітря.
Житлові будинки. Даховий вентилятор димовидалення застосовується в багатоповерхових будинках, котеджах та таунхаусах для витяжки повітря з кухонь, санвузлів, горищ та підвалів. У будинках високої поверховості можуть використовуватися вентилятори димовидалення 400° С та 600° С, залежно від проєктного рішення.
Суспільні об'єкти. Даховий вибухозахищений вентилятор стає в школах, офісах, лікарнях та адміністративних будівлях, де важливі безшумна робота та енергоефективність.
Комерційна нерухомість. Використовуються на дахах торгових центрів, готелів, ресторанів та спорткомплексів для видалення теплого та забрудненого повітря. Також можуть використовуватися для систем димовидалення.
Промислові підприємства. Даховий промисловий вентилятор застосовується в цехах, складах та виробничих приміщеннях; можливі виконання з термостійкістю, антикорозійним або вибухозахисним захистом.
Паркінги та технічні зони. Служать для витяжки вихлопних газів та вентиляції підземних паркінгів, шахт та машинних відділень, включаючи системи димовидалення.
Рекомендації щодо монтажу дахових вентиляторів
Монтажний стакан: радіальний даховий вентилятор встановлюється через спеціальний монтажний стакан STAM або адаптер, виготовлений зі сталі та відповідний типорозміру. Стакан забезпечує міцне кріплення вентилятора до покрівлі.
Вибір місця та висоти: висота установки вентилятора на дах має бути розрахована з урахуванням товщини снігового покриву, щоб забезпечити вихід повітряного потоку над рівнем снігу.
При монтажі важких вентиляторів димовидалення вентиляторів (UKROS-DU, KROV-DU) потрібен розрахунок несучої здатності покрівлі та шахти з урахуванням ваги та вібрацій. Усі зазори герметизують. Для важких вентиляторів рекомендується підйом за допомогою кранів або підйомників.
Рекомендовано застосування фірмових елементів ССК ТМ – стаканів STAM, серій клапанів та інших елементів.
Приклад монтажу дахових вентиляторів
Доставка та сервіс компанії ССК ТМ
Компанія ССК ТМ – український виробник вентиляційного обладнання, забезпечує доставку та післяпродажне обслуговування. Доставка здійснюється за передоплатою через транспортні компанії або перевізників за рахунок покупця згідно з тарифами перевізника.
Сервіс та гарантія: на дахові радіальні вентилятори ССК ТМ діє гарантія 12–18 місяців з моменту початку монтажу, але не більше 18–24 місяців з моменту відвантаження із заводу.
Чому вибирають дахові вентилятори ССК ТМ
Український виробник ССК ТМ – українська компанія з повним циклом виробництва вентиляційного обладнання. Продукція має всі необхідні сертифікати відповідності, що гарантує її якість та безпеку.
Висока якість та надійність: вентилятори ССК ТМ спроєктовані з урахуванням вимог ДБН та європейських стандартів. Вони витримують інтенсивну експлуатацію та мають підвищений запас міцності. Гарантія до 18 місяців та кваліфікований сервіс збільшують довіру замовників.
Широкий асортимент: лінійка дахових вентиляторів ССК ТМ включає рішення для будь-яких завдань: від компактних KROM до факельних UKROS-DU, в різних виконаннях (загальнопромислове, корозійностійке, вибухозахищене). Це дозволяє підібрати оптимальну модель під конкретний проєкт, не сплачуючи за зайву функціональність.
Підтримка та супровід: фахівці ССК ТМ надають технічну підтримку при проєктуванні в тому числі надають 3D-моделі та паспортні дані консультують з монтажу та експлуатації, а також оперативно постачають запасні частини.
Якщо Ви шукаєте даховий вентилятор каталог від ССК ТМ містить у собі сучасні енергоефективні аналоги застарілих моделей ВКР, ВДУ, ВДРДВ, ВКРН, ВКРВ. Вони відрізняються підвищеним ККД, зниженим рівнем шуму та меншим енергоспоживанням.
Таким чином, дахові вентилятори ССК ТМ поєднують у собі перевірену якість, широкий функціонал та повну сервісну підтримку, що робить їх затребуваними у системах вентиляції житлових, громадських та промислових будівель.
