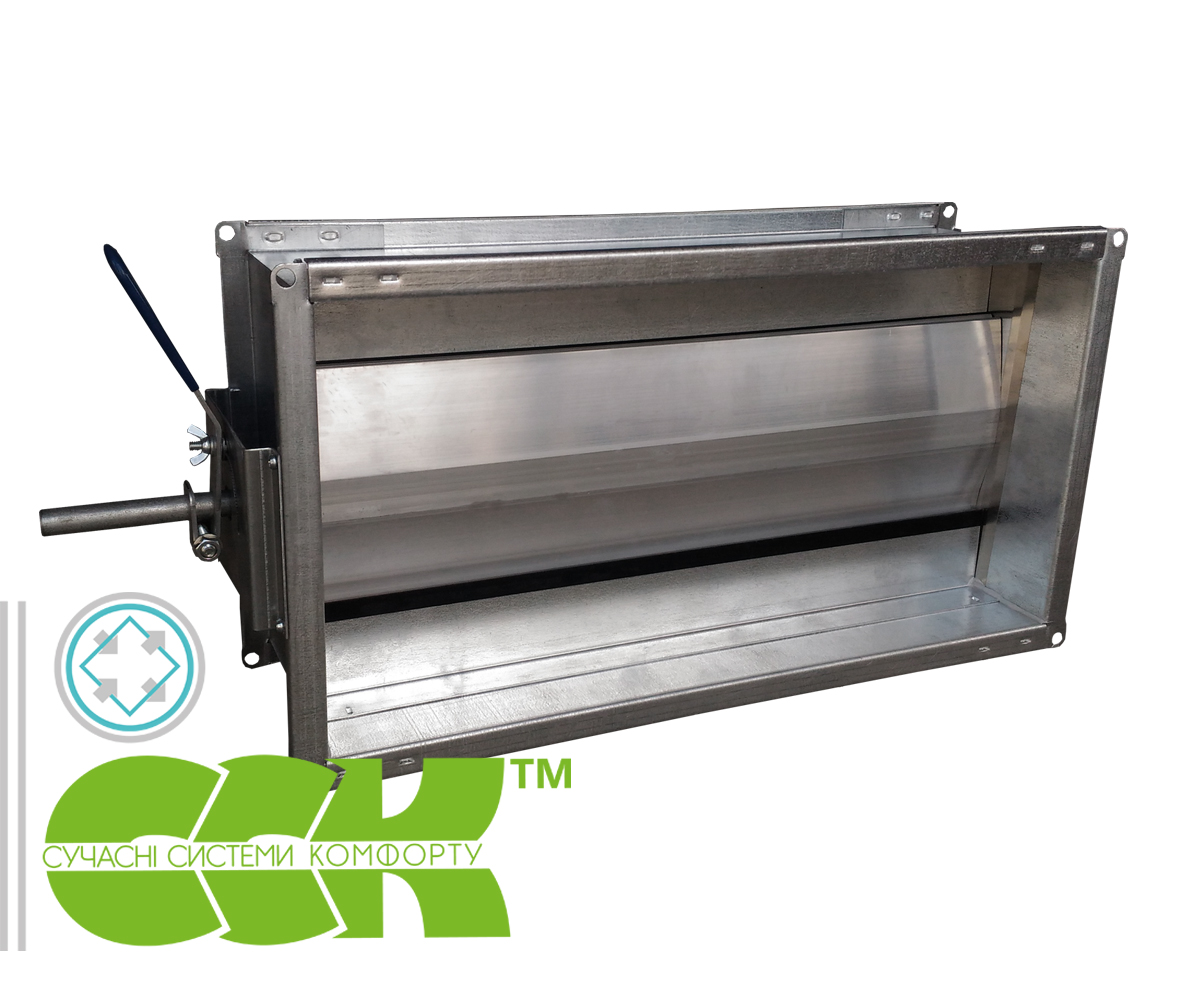

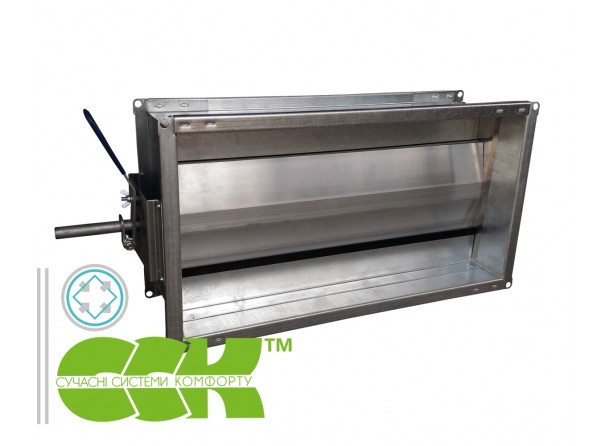

Клапан повітряний

C-GMK-P

Призначений для регулювання витрати припливного, рециркуляційного або витяжного повітря в системах канальної вентиляції і кондиціонування. Повітряні клапани C-GMK-P не мають периметрального обігріву та захисту від обмерзання лопаток. Від стандартних клапанів, клапан C-GMK-P відрізняється підвищеною щільністю дотику лопаток. C-GMK-P відрізняються зменшеним обсягом протікання, спеціальна конструкція зменшує тепловтрати через стулки клапана. Клапани передбачають виключно прямокутне виконання.

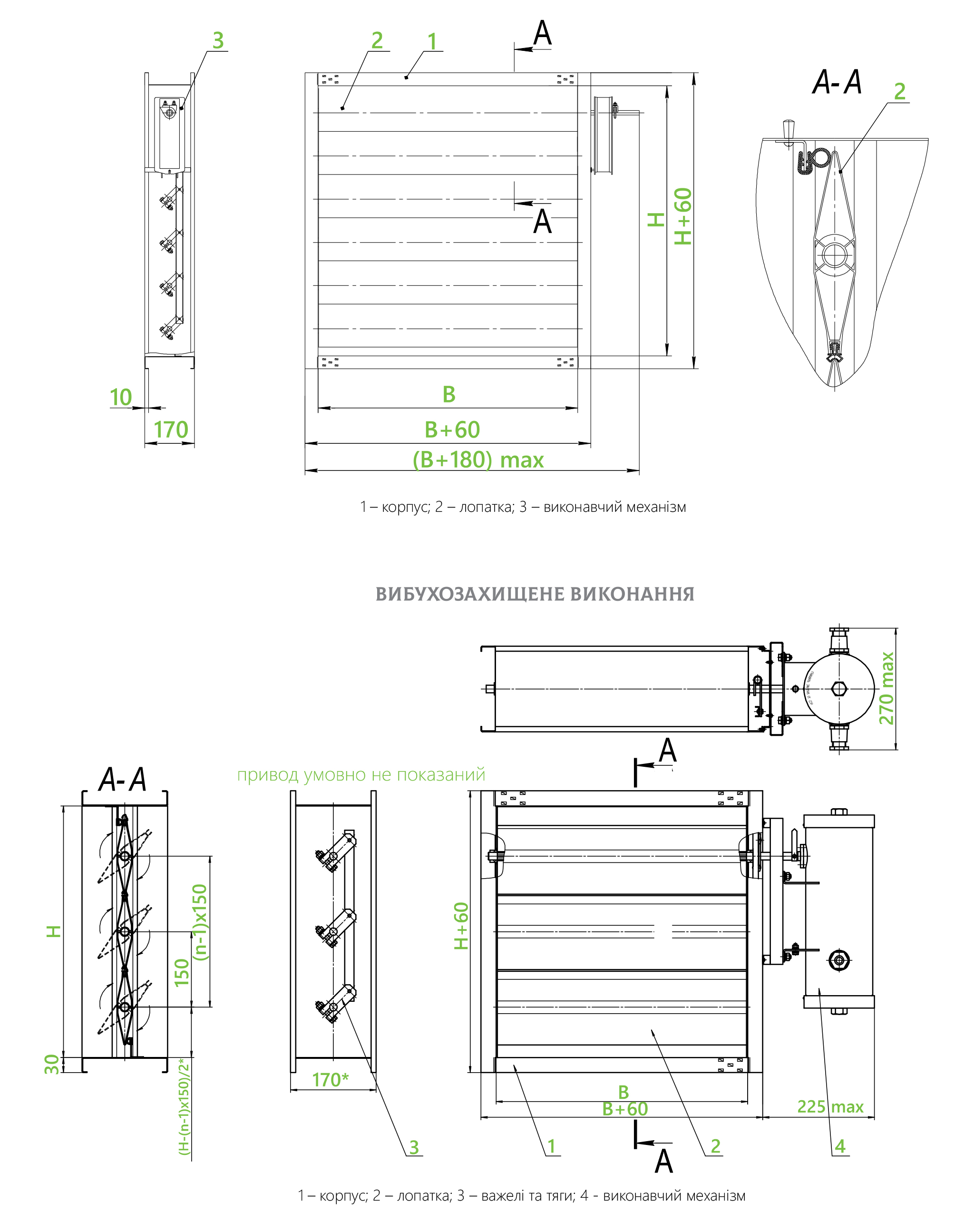

Корпус виконаний з оцинкованої сталі, з встановленими всередині лопатками з посиленого алюмінієвого профілю. Клапан має спеціальне пружинне ущільнення по торцях стулок. Підвищена жорсткість корпусу забезпечує захист повітряного клапана від перекосів в умовах великих перепадів середньодобової температури повітря.  В зоні примикання стулок розташований пружний ущільнювач. Клапан C-GMK-P у своєму складі не має ніяких нагрівальних елементів і стандартно клемними коробками не обладнується. Паралельне відкриття лопаток забезпечує кінематична схема даного клапана, що являє собою систему важелів і тяг.      Примикання лопаток виконано у формі лабіринтового ущільнення. В якості виконавчого механізму може використовуватися рукоятка або електропривід («відкрито-закрито», з пружинним поверненням плавного регулювання, або двопозиційні 220 В або 24 В).
