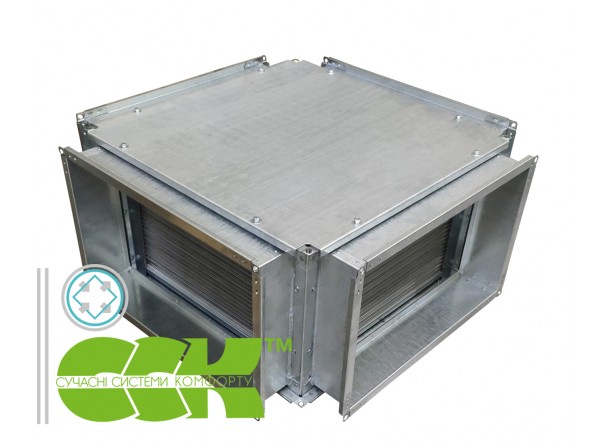

Теплоутилізатор канальний пластинчастий

C-PKT

Пластинчастий канальний теплоутилізатор C-PKT призначений для утилізації теплової енергії витяжного повітря та використання її для обігріву (охолодження) припливного повітря в канальних системах кондиціонування і вентиляції. Канальний теплоутилізатор створює систему каналів для протікання потоку припливного потоку і витяжного повітря. Витяжне повітря, що видаляється з обслуговуваного приміщення, протікає по кожному другому каналу між пластинами рекуперативного теплообмінника, нагріваючи їх (в зимовий період) або охолоджуючи (річний).
Оброблюване припливне повітря протікає через інші канали теплообмінника, поглинаючи тепло нагрітих пластин або навпаки охолоджуючись.

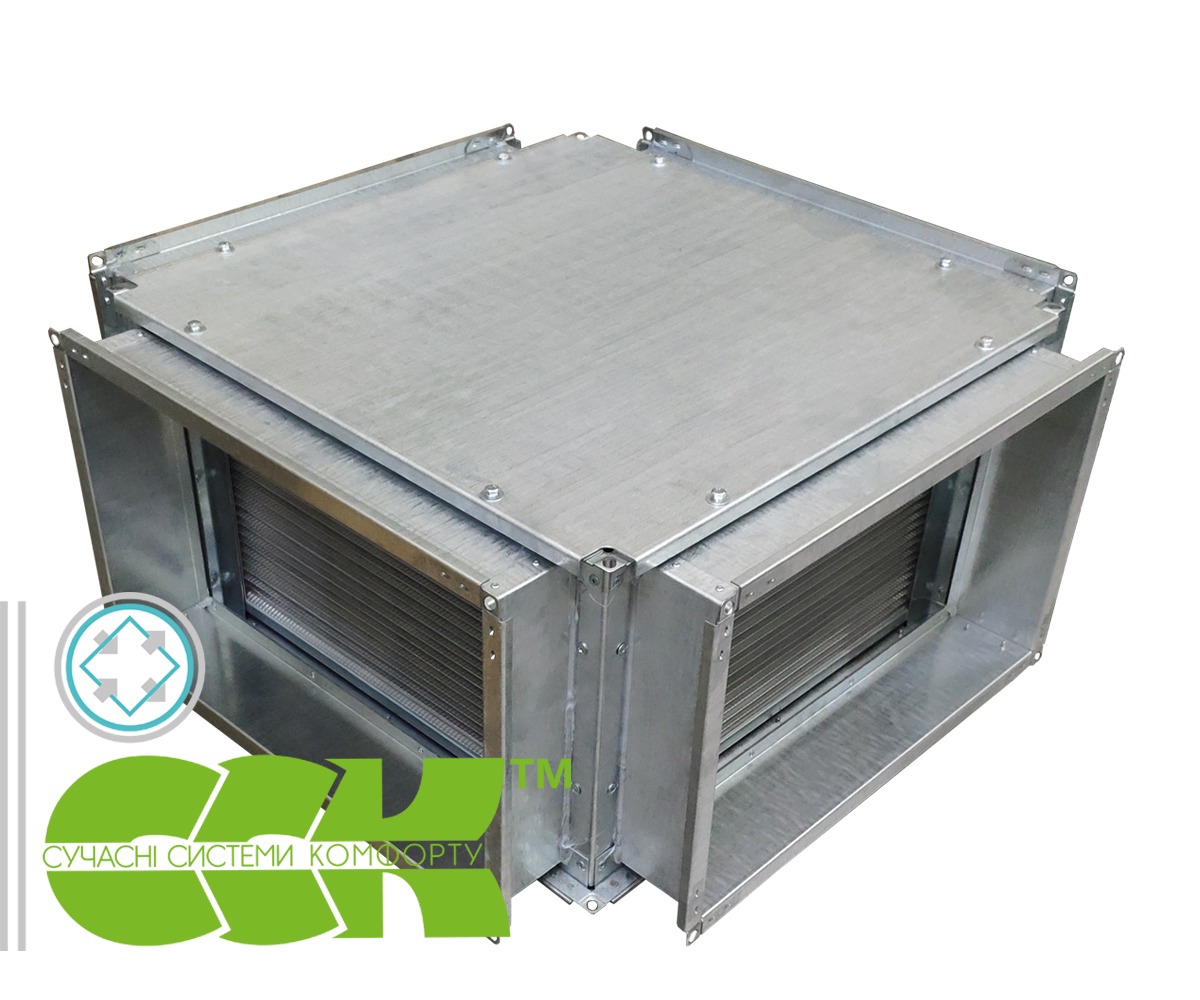

Конструкція передбачає встановлення теплоутилізаторів рекуперативного теплообмінника всередині корпусу, виконаного з оцинкованої сталі.
Теплообмінна поверхня утилізатора утворена гофрованими пластинами з алюмінієвої фольги.
Теплоутилізатор передбачає як горизонтальну, так і вертикальну установку.
При цьому повинен бути забезпечений відвід конденсату з витяжного вентиляційного каналу.

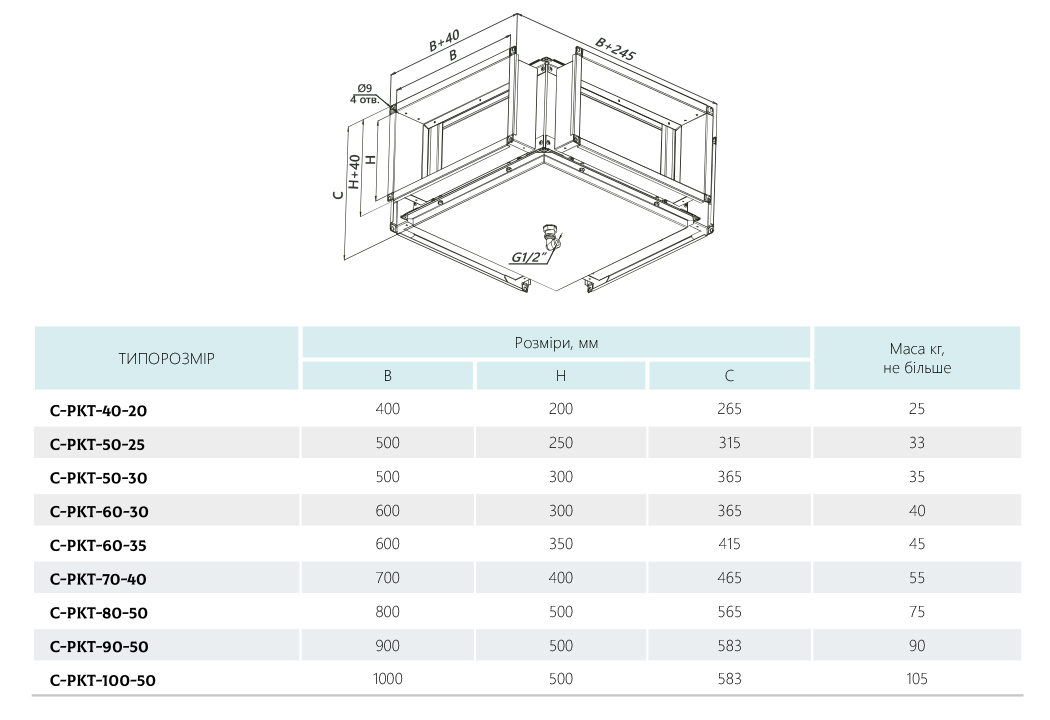

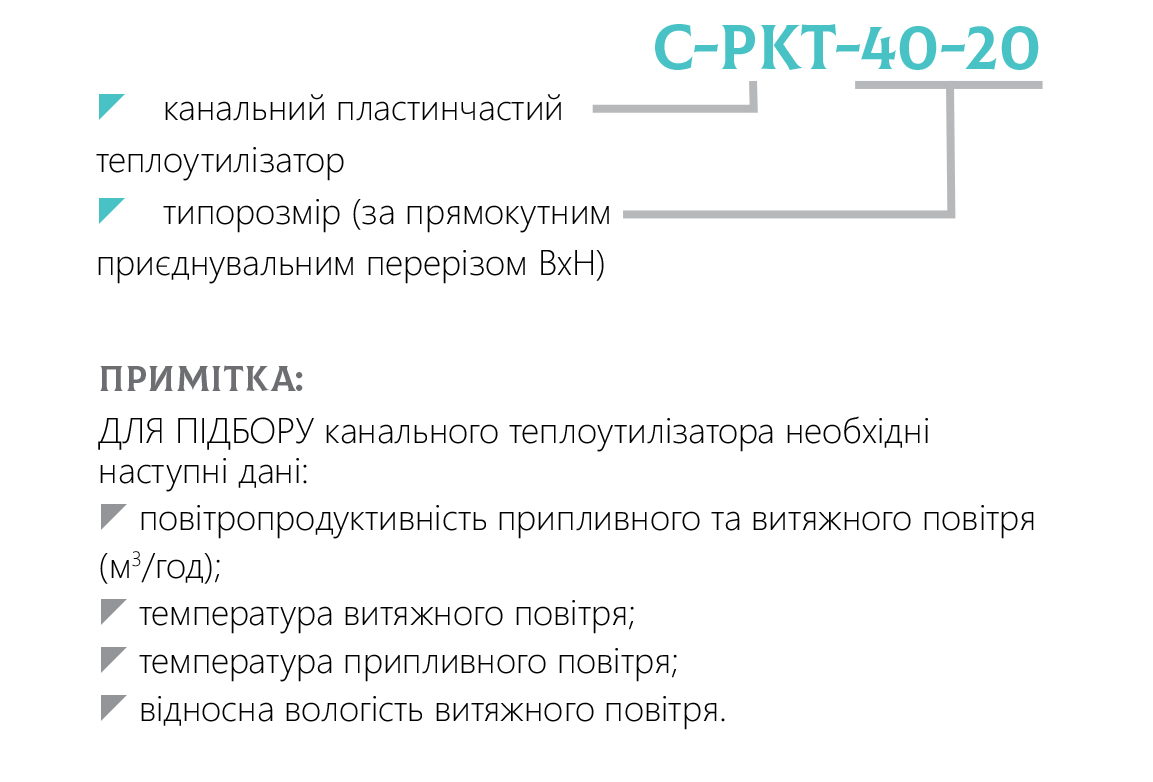

Канальний пластинчастий теплоутилізатор виготовляється різних типорозмірів.
